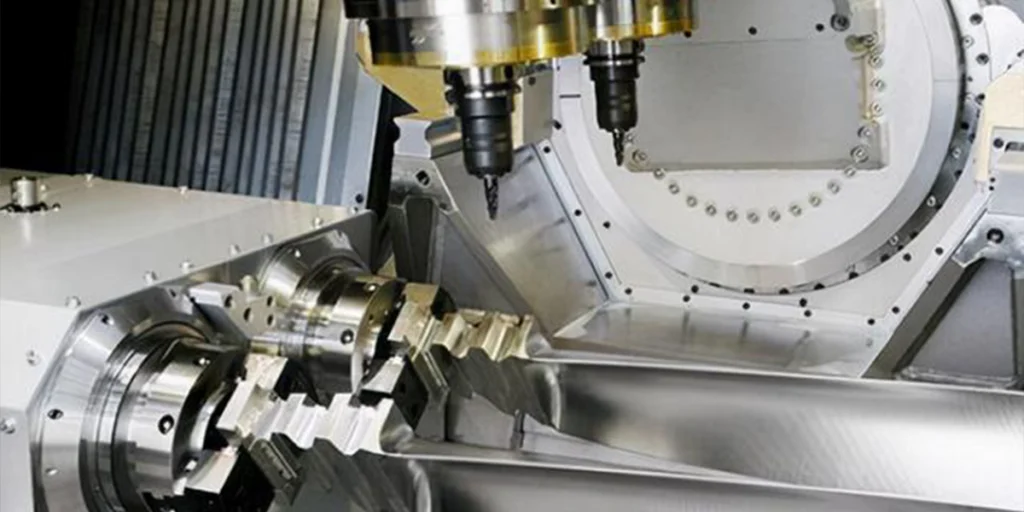

Что такое люфт станка с ЧПУ?
Люфт станка с ЧПУ — это «холостой ход», который возникает, когда станок меняет направление вращения, и серводвигатель уже повернул за счет механического зазора в системе передачи, но рабочий стол или инструмент еще не совершили фактического перемещения.
Чтобы лучше это понять, можно усвоить ключевой момент: обратная реакция возникает только в момент «изменения направления».
В станках с ЧПУ движение передается через различные механические компоненты. Между этими компонентами неизбежно существуют зазоры, которые обычно располагаются в следующих местах:
- Зазор между шариковым винтом и гайкой.
- Зазор зацепления между шестерней и зубчатой рейкой.
- Зазоры при сборке муфт и соединений трансмиссии.
Когда станок переключается с прямого движения на обратное, эти зазоры необходимо «заполнить», прежде чем мощность сможет быть передана на рабочий стол или режущий инструмент. Именно это потребляемое перемещение и составляет люфт.
Следует уточнить, что люфт — это не то же самое, что отказ станка.
Это объективное физическое явление в механической структуре станков с ЧПУ, которое практически невозможно полностью устранить, но которое можно измерить, контролировать и компенсировать.
Понимание определения негативной реакции имеет основополагающее значение для последующего анализа причин ее возникновения, ее последствий, а также способов контроля и компенсации этих последствий.
Причины люфта в станках с ЧПУ
Неисправность станков с ЧПУ возникает не из-за одного фактора, а является результатом совокупного воздействия механической конструкции и системы управления. В практических приложениях механическая конструкция играет основную роль, в то время как факторы управления оказывают дополнительное и усиливающее воздействие.
Зазор в конструкции механической трансмиссии
Это основная причина негативной реакции, которая чаще всего встречается в следующих местах:
1. Зазор между шариковым винтом и гайкой.
В процессе длительной эксплуатации происходит износ между шариками, ходовыми винтами и гайками, что приводит к постепенному увеличению изначально заданного зазора; в то же время неправильная сборка или регулировка предварительной нагрузки также могут привести к заметному зазору во время использования.
2. Зазор зацепления компонентов трансмиссии, таких как шестерни и зубчатые рейки.
Поскольку компоненты трансмиссии многократно движутся в обоих направлениях, износ поверхностей зубьев накапливается, увеличивая зазоры в цепи трансмиссии и непосредственно приводя к задержке смещения при движении задним ходом.
3. Зазор при сборке муфт и соединительных элементов.
Если в соединениях различных компонентов трансмиссии присутствует ослабление или ошибка сборки, это усилится при движении задним ходом, образуя заметный люфт.
Износ, вызванный системами наведения и поддержки.
После длительной эксплуатации система направляющих рельсов также будет косвенно влиять на люфт:
1. Увеличение зазора из-за износа пары направляющих рельсов.
Износ или недостаточная смазка поверхности направляющей рейки снижают точность перемещения и вызывают небольшие отклонения от заданного направления при изменении направления движения станка.
2. Проблемы с зазорами, вызванные установкой направляющих рельсов или изменением напряжений.
Недостаточная точность монтажа или деформация из-за длительной нагрузки также могут повлиять на стабильность движения, проявляясь в виде отклонения положения при движении в обратном направлении.
Влияние системы управления и реакции сервопривода
Хотя сама система управления напрямую не создает механический люфт, она усиливает его эффект:
1. Задержка отклика сервосистемы
При изменении направления сервомотор ограничен инерцией и динамическими возможностями, и может не сразу следовать за изменением команды, что приводит к задержке фактического движения.
2. Системные параметры и ограничения точности алгоритма.
Если параметры системы ЧПУ установлены неправильно или параметры компенсации не обновляются своевременно, существующий механический люфт станет более заметным в процессе обработки.
В целом, люфт в станках с ЧПУ является результатом сочетания механического износа, ошибок сборки и характеристик отклика системы управления. Понимание этих причин помогает в последующем целенаправленном обнаружении, контроле и компенсации.
Влияние люфта в станках с ЧПУ на точность обработки
Люфт станка с ЧПУ приводит к отклонениям положения во время реверсивного движения станка. Хотя эти отклонения могут быть незначительными в числовом выражении, они могут заметно повлиять на конечное качество обработки в процессах обработки с высокими требованиями к точности. Это влияние в основном проявляется в следующих аспектах.
1. Отклонение точности размеров
Люфт может вызывать расхождения между фактическим и заданным расстоянием перемещения. При обработке деталей со строгими допусками на размеры это отклонение может легко привести к тому, что обрабатываемые размеры выйдут за пределы допустимого диапазона, особенно при обработке прецизионных или мелкогабаритных деталей, где влияние более выражено.
2. Снижение точности формы.
При обработке дуг, кривых или сложных контуров люфт может нарушать непрерывность интерполяционного движения, вызывая отклонение траектории обработки от идеальной. К распространенным проявлениям относятся неровные контуры, неточные дуги и неестественные переходы на кромках и углах.
3. Ошибка точности позиционирования
При обработке нескольких отверстий или многоосевых механизмов люфт может влиять на относительное соотношение между положениями обрабатываемых деталей, вызывая отклонение расстояния между отверстиями или непоследовательность их положения, что, в свою очередь, влияет на точность сборки и общую производительность деталей.
4. Ухудшение качества поверхности
Из-за наличия люфта станок может испытывать незначительные удары или вибрации во время реверсирования, что делает процесс резки нестабильным и приводит к дефектам, таким как неровности и царапины на обработанной поверхности, а также к увеличению шероховатости поверхности.
5. Сниженная повторяемость
При многократном позиционировании в одном и том же месте может возникать люфт, приводящий к изменению конечного положения каждый раз, что, в свою очередь, вызывает непостоянные результаты обработки. Это особенно заметно в массовом производстве, увеличивая колебания качества и риск доработки.
В целом, влияние люфта на точность обработки имеет кумулятивный и усиливающий эффект. Чем больше люфт, тем более выражены размерные, формовые и позиционные ошибки, возникающие в процессе обработки. Поэтому эта проблема требует особого внимания в прецизионной обработке.
Методы контроля и компенсации люфта в станках с ЧПУ
Поскольку полностью исключить люфт в станках с ЧПУ невозможно, на практике обычно используется комбинация управления и компенсации, чтобы его влияние на точность обработки оставалось в приемлемом диапазоне. К распространенным методам относятся следующие.
Компенсация программного обеспечения системы ЧПУ
Это наиболее распространенный и прямой метод.
Установив параметры компенсации люфта в системе ЧПУ, система автоматически скорректирует смещение при переключении станка между прямым и обратным движением, чтобы уменьшить влияние люфта.
Характеристики данного метода следующие:
- Никаких изменений в механической конструкции не требуется.
- Гибкая регулировка, подходит для ежедневного точного контроля.
- Он достаточно чувствителен к изменениям состояния станка и требует регулярной калибровки.
Контроль на уровне механической конструкции
Путем оптимизации или корректировки конструкции механической трансмиссии можно уменьшить возникновение люфта в его источнике. Например:
- Увеличьте предварительное натяжение ходового винта и гайки.
- Улучшить условия сборки компонентов трансмиссии, таких как шестерни и муфты.
- Уменьшите ненужные зазоры в соединениях трансмиссии.
Этот подход в большей степени ориентирован на долгосрочный контроль стабильности и обычно применяется во время установки, регулировки или капитального ремонта оборудования.
Стратегия обработки и оптимизация пути выполнения программы
В процессе фактической обработки влияние негативных последствий на результаты также можно уменьшить с помощью разумных стратегий обработки, например:
- Для уменьшения частоты смены направления подачи используйте по возможности однонаправленную подачу.
- При обработке критически важных размеров следует избегать многократного перемещения вперед и назад.
- Оптимизируйте траекторию обработки, чтобы сделать направление движения более непрерывным и стабильным.
Этот метод не требует дополнительного оборудования или системных параметров и подходит для гибкого применения в конкретных процессах или при производстве деталей.
В целом, проблему контроля люфта невозможно полностью решить одним методом. Только комбинированное использование программной компенсации, механического управления и стратегий обработки позволяет поддерживать стабильность работы станка, обеспечивая при этом точность обработки.
Подведите итоги
Люфт в станках с ЧПУ — неизбежное явление в системах механической передачи, в первую очередь влияющее на точность обработки при реверсивном движении станка. Хотя полностью устранить его невозможно, его влияние на точность размеров, формы и положения можно эффективно уменьшить за счет разумного структурного контроля, компенсации системы и оптимизации стратегии обработки.
В высокоточной механической обработке и производстве с высокой степенью стабильности правильное понимание и управление люфтом являются важной основой для обеспечения качества обработки и стабильной работы оборудования.
