Qu’est-ce que le tournage CNC ? Guide complet pour débutants

Qu’est-ce que le tournage CNC ?

Le tournage CNC est un procédé de fabrication qui utilise un programme informatique pour piloter un tour afin de usiner et de traiter des matières premières en rotation. Lors de l’usinage, la pièce est généralement fixée sur le mandrin de la broche et tourne à grande vitesse, tandis que l’outil de coupe se déplace le long d’une trajectoire prédéfinie pour enlever progressivement la matière superflue, formant ainsi une pièce aux dimensions, au profil et à la qualité de surface requis.

Il s’agit d’une méthode d’usinage de précision très aboutie et performante, particulièrement adaptée à la fabrication de pièces cylindriques, d’arbres, de manchons, de pièces filetées et de diverses pièces à symétrie de révolution. Comparé aux tours manuels traditionnels, le tournage CNC offre une plus grande régularité, un contrôle des tolérances plus stable et se prête mieux à la production en série.

Du point de vue de l’approvisionnement, si vos pièces présentent les caractéristiques suivantes, elles sont généralement adaptées au tournage CNC :

• Cercle extérieur, trou intérieur, structure d’arbre étagée
• Des détails tels que les filetages, les rainures et les chanfreins
• pièces rotatives nécessitant une concentricité élevée
• Du prototype à la production en série pour les commandes importantes
• Exigences de traitement des matériaux métalliques ou plastiques techniques

Par exemple, les arbres de transmission, les joints et les bagues couramment utilisés dans l’industrie automobile ; les connecteurs de précision dans l’industrie médicale ; les corps de vannes et les bagues dans les équipements industriels ; et les boîtiers et connecteurs métalliques dans l’industrie électronique sont souvent fabriqués à l’aide du tournage CNC.

Pour les entreprises manufacturières modernes, le tournage CNC n’est pas seulement une méthode d’usinage, mais aussi une solution qui équilibre précision, coût et délai de livraison.

Chez Zhuohua Hardware, nous fournissons depuis longtemps des services professionnels de tournage CNC, avec environ 100 tours CNC, prenant en charge :

• Diamètre de tournage maximal : 431 mm
• Longueur d’usinage maximale : 990 mm
• Précision jusqu’à : ±0,02 mm
• Soutient la transition du prototypage à la production de masse
• Plus de 50 matériaux métalliques et plastiques disponibles

Cela signifie que, que vous ayez besoin d’un petit nombre d’échantillons pour valider votre conception ou de livraisons stables en grand volume, nous pouvons vous fournir un soutien à la fabrication fiable.

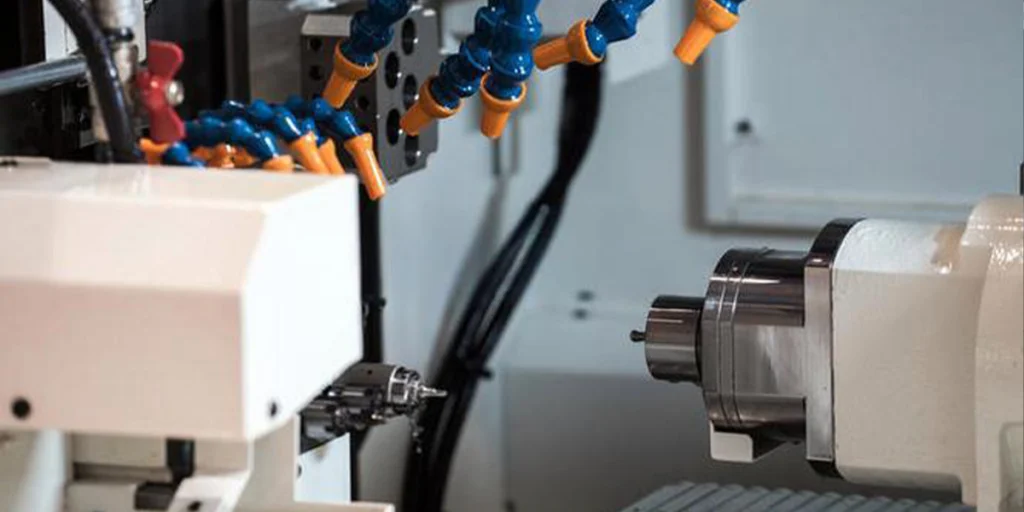

Comment fonctionne le tournage CNC ?

Le principe de fonctionnement du tournage CNC est simple à comprendre. On peut le résumer en une phrase : la pièce tourne, l’outil avance et la matière est progressivement enlevée.

L’ensemble du processus est généralement divisé en étapes comme suit :

1. Lire les dessins CAO et les programmer.

Une fois que le client a fourni des dessins 2D ou des modèles 3D, l’ingénieur rédigera un programme d’usinage CNC (code G) en fonction des dimensions, des tolérances, des exigences de surface et des propriétés des matériaux, définissant :

• Vitesse de broche
• Parcours d’outil
• Profondeur de coupe
• débit d’alimentation
• Séquence de traitement

Cette étape détermine l’efficacité et la stabilité des traitements ultérieurs.

2. Serrage des matières premières

Les barres, les barres rondes ou les ébauches pré-usinées sont fixées dans un mandrin de tour ou un système d’alimentation automatique pour assurer une concentricité stable pendant la rotation.

Pour les pièces de haute précision, la méthode de serrage influe directement sur la régularité dimensionnelle finale.

3. Usinage de découpe automatisé

Une fois la machine en marche, la broche entraîne la pièce à usiner en rotation à grande vitesse, et l’outil de coupe se déplace conformément au programme et effectue les opérations suivantes :

• Tournage extérieur
• Alésage interne
• Traitement de la face d’extrémité
• Grooving
• Usinage de filetage
• Chanfreiner
• Couper

Si une tourelle motorisée ou une fraiseuse-tour est utilisée, le fraisage des plans, le perçage et les trous latéraux peuvent être effectués simultanément, réduisant ainsi le besoin de serrage secondaire.

4. Tests et contrôle de la qualité

Après usinage, les pièces seront soumises à un contrôle dimensionnel, un contrôle visuel et une vérification des tolérances critiques. Pour les projets exigeants, des rapports de contrôle peuvent être fournis.

Chez Zhuohua Hardware, nous mettons en œuvre des processus de qualité rigoureux et fournissons un soutien complet en matière d’inspection en fonction des besoins du client, aidant ainsi les clients étrangers à réduire les risques liés à leurs achats.

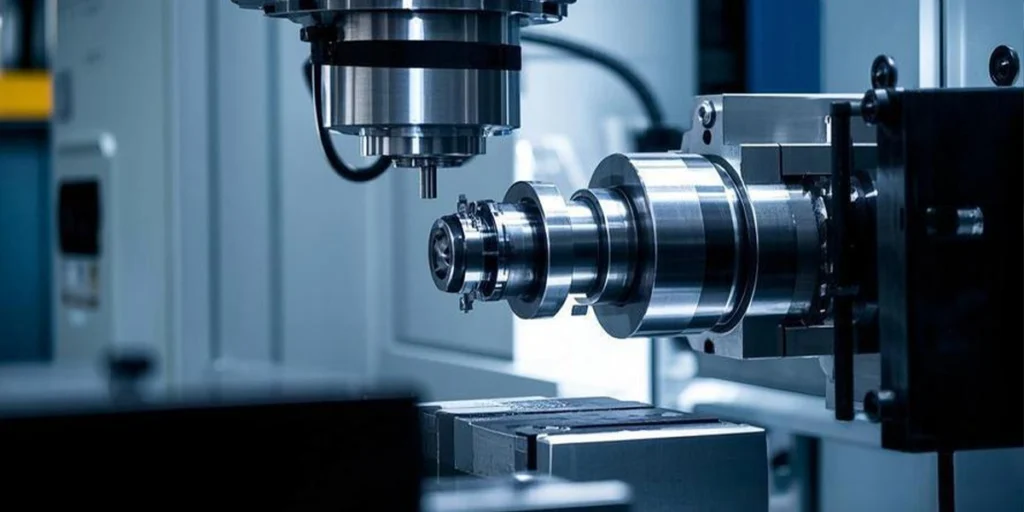

Quelles pièces peut-on fabriquer par tournage CNC ?

Le tournage CNC excelle dans la fabrication de pièces à symétrie de révolution autour d’un axe central. Dès lors que la structure de la pièce s’articule autour de ce centre, ou que ses dimensions principales dépendent de caractéristiques telles que le diamètre extérieur, l’alésage intérieur, la longueur, le filetage et la concentricité, elle est généralement parfaitement adaptée au tournage CNC.

Comparé à d’autres méthodes de fabrication, le tournage CNC présente des avantages significatifs en termes d’efficacité de production, de régularité dimensionnelle et de qualité de surface, et est donc largement utilisé dans des secteurs tels que l’automobile, le médical, l’électronique, la robotique, les équipements industriels et l’aérospatiale.

1. Pièces de type arbre

Les pièces de type arbre sont les produits usinés les plus courants, par exemple :

• Arbre moteur
• Arbre de transmission
• Axe de positionnement
• Noyau d’arbre à rouleaux
• arbre de guidage de précision

Ces types de pièces nécessitent généralement :

• Diamètre extérieur stable
• Concentricité élevée
• Bonne finition de surface
• haute résistance à l’usure

Pour la production en série de pièces d’arbres, le tournage CNC est généralement l’option la plus économique et la plus efficace.

2. Manchons et bagues

On les trouve couramment dans les équipements mécaniques, les systèmes automobiles et les structures automatisées, par exemple :

• manchon de palier
• Manchon d’espacement
• Bague
• Manchon de guidage
• kit de couplage

Ces pièces présentent généralement un diamètre extérieur et un alésage intérieur, ce qui exige une coaxialité parfaite entre ces deux diamètres. Le tournage CNC permet d’obtenir une grande régularité de production.

3. Filetages et connecteurs

inclure:

• noix
• Connecteur fileté
• raccords de tuyauterie
• connecteur de capteur
• Joint hydraulique

Le tournage CNC peut traiter :

• Fil métrique
• Fils impériaux
• Filetage des tuyaux
• Fils sur mesure

Pour les projets d’exportation, des normes de filetage précises sont particulièrement cruciales.

4. Enveloppe extérieure et éléments structuraux circulaires

Par exemple:

• Boîtier électronique en aluminium
• Boîtier de lampe
• Boîtier de caméra
• boîtier des composants d’instrument
• Boîtier du connecteur de communication

Outre les exigences dimensionnelles, ces types de pièces nécessitent souvent une bonne qualité d’aspect et font généralement l’objet de traitements de surface tels que l’anodisation, le sablage et le polissage.

5. Composants médicaux et de haute précision

Par exemple:

• Connecteurs médicaux
• Composants d’instruments chirurgicaux
• pièces d’équipement de test
• bagues miniatures de précision

Ces types de produits mettent davantage l’accent sur :

• Tolérances dimensionnelles
• Propreté des surfaces
• Stabilité des matériaux
• Cohérence du lot

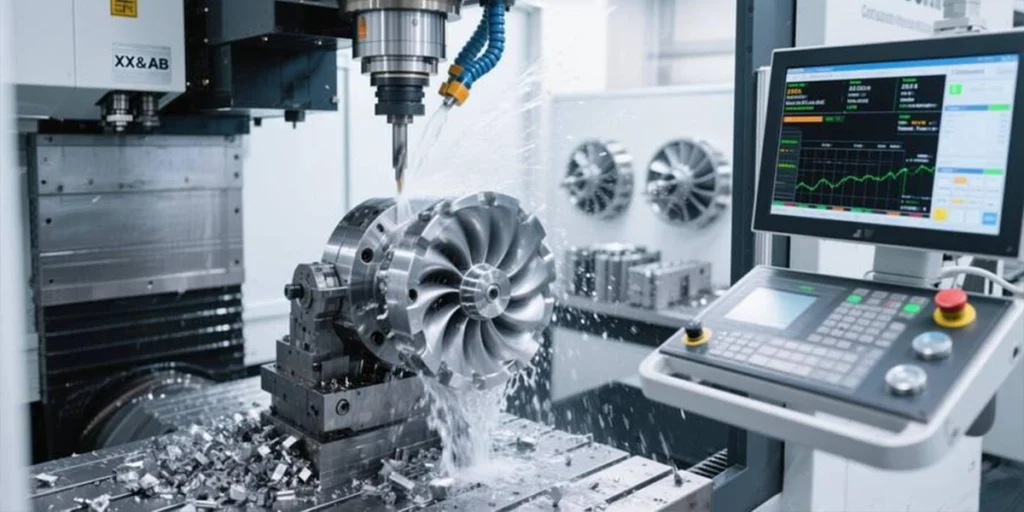

Matériaux courants pour le tournage CNC

L’un des avantages du tournage CNC réside dans la grande variété de matériaux usinables. Qu’il s’agisse de métal ou de plastique technique, pourvu que le matériau présente une usinabilité raisonnable, le tournage CNC permet de fabriquer des pièces de haute qualité.

1. Alliage d’aluminium (le plus courant)

L’aluminium est l’un des matériaux de tournage les plus populaires au monde, adapté à :

• Composants du boîtier
• composants structurels légers
• Composants de communication
• Composants électroniques grand public

Avantages :

• Léger
• Facile à traiter
• Coût raisonnable
• Peut être anodisé
• Bonne finition de surface

Marques couramment utilisées :

• 6061
• 6082
• 7075

Pour les clients à l’exportation, la demande de pièces usinées en aluminium est généralement très stable.

2. Acier inoxydable

L’acier inoxydable convient pour :

• Pièces médicales
• pièces d’équipement de transformation alimentaire
• composantes environnementales marines
• Composants structurels à haute résistance

Avantages :

• Résistant à la corrosion
• Haute force
• Bonne apparence et texture

Marques courantes :

• SUS303 (facile à usiner)
• SUS304 (Usage général)
• SUS316 (Haute résistance à la corrosion)

3. Matériaux en laiton et en cuivre

Le laiton et le cuivre sont couramment utilisés pour :

• Connecteurs électriques
• Pièces de vanne
• Connecteurs de précision
• quincaillerie décorative

Avantages :

• Bonne conductivité électrique
• Facile à traiter
• Belle surface
• Stabilité dimensionnelle

Le laiton est l’un des matériaux de tournage les plus efficaces, et il est particulièrement adapté aux commandes en grande quantité.

4. Acier à faible teneur en carbone et acier allié

L’acier à faible teneur en carbone et l’acier allié conviennent pour :

• Pièces mécaniques haute résistance
• composants d’arbres industriels
• Pièces résistantes à l’usure

Avantages :

• Les coûts sont maîtrisables
• Haute force
• Grande adaptabilité au traitement thermique

5. Plastiques techniques

inclure:

• POM
• Nylon
• ABS
• PTFE
• PVC
• PE
• PC

Approprié:

• Pièces isolantes
• composants structurels légers
• Pièces résistantes à la corrosion
• Pièces mobiles silencieuses

Nous prenons en charge la transformation de plus de 50 matériaux métalliques et plastiques, notamment : alliages d’aluminium , acier inoxydable , laiton , cuivre , acier à faible teneur en carbone , acier allié , alliages de titane , alliages de nickel , POM / Nylon / ABS / PTFE et autres plastiques techniques . Nous pouvons également vous proposer des matériaux alternatifs plus adaptés à votre application afin de vous aider à optimiser le rapport performance/coût.

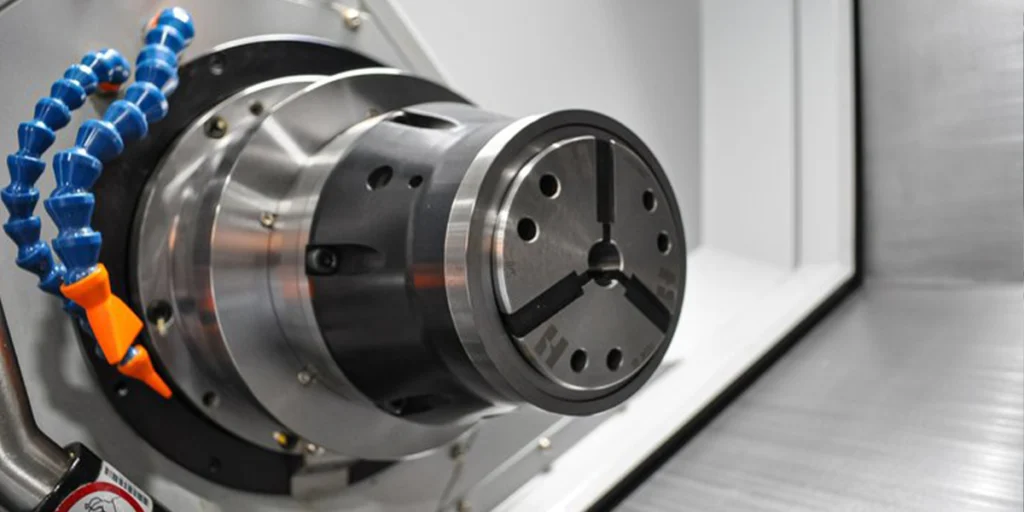

Pourquoi la production manufacturière mondiale dépend-elle du tournage CNC ?

Malgré la modernisation constante des technologies de fabrication et le développement rapide de procédés tels que l’impression 3D, l’emboutissage, le moulage sous pression et l’assemblage automatisé, le tournage CNC reste l’un des procédés de base irremplaçables de la fabrication mondiale.

La raison est simple : de nombreux composants clés nécessitent encore une haute précision, une grande efficacité et une production de masse stable, et le tournage CNC est la solution la plus aboutie.

Des automobiles aux dispositifs médicaux, de la robotique à l’aérospatiale, une vaste gamme de produits contient des pièces usinées, mais les consommateurs ne les voient généralement pas.

1. Convient à la production en série de pièces circulaires de haute précision

De nombreuses pièces industrielles se prêtent naturellement au tournage, par exemple :

• Arbre moteur
• Composants de connecteur
• Fixations filetées
• Noyau de valve
• Manche
• Composants de roulement

Ces pièces nécessitent généralement :

• Diamètre extérieur précis
• stabilité du trou intérieur
• Concentricité élevée
• forte homogénéité des lots

Le tournage CNC présente des avantages naturels dans ces dimensions et est donc adopté depuis longtemps par l’industrie manufacturière mondiale.

2. Haute efficacité de traitement, adaptée à la production en continu.

Comparé à certains procédés complexes, le tournage CNC présente généralement un temps de cycle par pièce plus rapide, ce qui le rend particulièrement adapté au traitement continu des barres et à la production à alimentation automatisée.

Cela signifie que les entreprises peuvent obtenir :

• coût unitaire inférieur
• Délais de livraison plus stables
• Vitesse de réapprovisionnement plus rapide
• Plus adapté aux commandes à long terme

Du point de vue de l’acheteur, c’est plus important que de simplement proposer un prix bas.

3. Large gamme d’applications matérielles

L’industrie manufacturière mondiale a des exigences très complexes en matière de matériaux, et le tournage CNC peut couvrir une large gamme de matériaux :

• Alliage d’aluminium (léger)
• Acier inoxydable (résistant à la corrosion)
• Laiton (conducteur/connecteur)
• Acier au carbone (résistance structurelle)
• Alliages de titane (applications haut de gamme)
• Plastiques techniques (isolants/à faible friction)

Cela permet au tournage CNC de servir de multiples industries, au lieu d’être limité à un seul marché.

4. Tolérances stables, adaptées à la collaboration au sein de la chaîne d’approvisionnement mondiale.

Les achats internationaux mettent de plus en plus l’accent sur la standardisation et la cohérence. Les clients exigent souvent :

• Le premier lot d’échantillons a réussi le test.
• Le deuxième lot est conforme au premier.
• Le dixième lot reste stable.

Le tournage CNC, grâce à l’usinage programmé, réduit les erreurs humaines et garantit la répétabilité des commandes en série. C’est l’une des principales raisons pour lesquelles les clients européens et américains s’approvisionnent depuis longtemps en pièces usinées de précision en Chine.

5. Peut passer rapidement du prototypage à la production de masse.

De nombreux projets ne nécessitent initialement que 10 ou 50 échantillons, mais après une vérification concluante, ils peuvent rapidement s’étendre à :

• 1 000 pièces
• 10 000 pièces
• commandes annuelles continues

Le tournage CNC élimine le besoin de redévelopper des moules coûteux, permettant une transition directe du prototype à la production en série, ce qui est rapide et peu risqué.

6. Hautement compatible avec d’autres procédés

La production mondiale utilise rarement un seul procédé. Le tournage CNC est souvent combiné aux procédés suivants :

• Fraisage CNC
• Traitement de surface
• Traitement thermique
• Soudage
• Assemblée
• Détection

Cela en fait un maillon essentiel de la chaîne de production moderne, plutôt qu’un processus isolé.

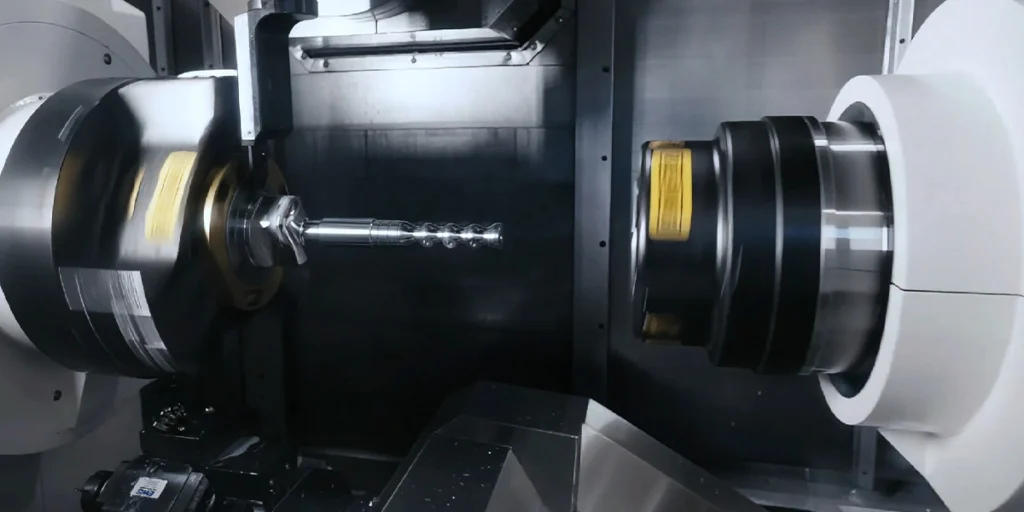

Comment les prestataires de services professionnels de tournage CNC peuvent-ils aider les projets à démarrer ?

De nombreux projets d’approvisionnement échouent non pas à cause de défauts de conception, mais en raison de capacités d’exécution insuffisantes du côté de la production.

Les situations courantes comprennent :

• Prix ​​bas, mais délais de livraison constamment retardés.
• Le premier lot d’échantillons a été validé, mais la production en série est instable.
• Communication lente et absence de résolution des problèmes techniques.
• Les substitutions de matériaux n’ont pas été confirmées.
• Des écarts dimensionnels se produisent fréquemment

C’est pourquoi la valeur ajoutée d’un prestataire de services professionnel en tournage CNC dépasse largement le simple « usinage de pièces ». Un fournisseur expérimenté doit aider ses clients à concrétiser pleinement leurs projets.

1. Identification des risques de fabrication dès la phase de devis

Des équipes d’ingénieurs expérimentées peuvent identifier les problèmes potentiels dès la phase de devis, tels que :

• Des exigences de tolérance excessivement strictes entraînent des coûts excessivement élevés.
• Une certaine structure ne se prête pas au tournage.
• Sélection de matériaux inappropriée
• Les dimensions peuvent changer après le traitement de surface.
• Temps de cycle insuffisant pour la production de masse

Si ces problèmes ne sont découverts qu’après la production, les coûts seront bien plus élevés. Chez Zhuohua Hardware, nous proposons généralement des conseils en conception pour la fabrication (DFM) dès la phase de devis afin d’aider nos clients à optimiser leurs solutions en amont.

2. Proposer un processus plus raisonnable

Une même pièce peut être fabriquée de plusieurs manières :

• Tournage pur
• Tournage + Fraisage secondaire
• Le fraisage et le tournage peuvent être réalisés en une seule opération.
• Changer le matériau réduit la difficulté de traitement

Les fournisseurs professionnels fonderont leurs décisions sur :

• Quantité
• Précision
• Budget
• Délai de livraison

Proposez une solution plus raisonnable, plutôt que de suivre mécaniquement les plans.

3. Garantir la vitesse de traitement des échantillons

Au début d’un projet, le temps est généralement le facteur le plus critique. Si la livraison de l’échantillon est retardée de deux semaines, le projet global du client risque d’être retardé de deux mois.

Nous prenons en charge un processus de prototypage rapide pour aider nos clients à mener à bien leurs projets plus rapidement :

• Vérification structurelle
• Tests d’assemblage
• Validation du marché
• Production d’essai en petits lots

4. Maintenir la constance après le passage à la production de masse.

De nombreuses usines fabriquent des échantillons, mais des problèmes surviennent fréquemment lors de la production en série.

Les fournisseurs professionnels doivent posséder les qualités suivantes :

• Stabiliser la capacité de production des équipements
• Expérience en outillage et montage
• Contrôle des matières entrantes
• Inspection des processus
• Inspection à la sortie

Cela donnera aux clients la confiance nécessaire pour augmenter leurs commandes.

5. Réduire les coûts de gestion des achats

Si un projet nécessite de trouver :

• usine de tournage
• usine de broyage
• usine de traitement de surface
• usine d’assemblage

Les coûts de gestion des achats augmenteront rapidement, tandis que les fournisseurs à guichet unique peuvent réduire considérablement les coûts de communication et les risques liés à la livraison.

Zhuohua Hardware peut fournir un soutien à la mise en œuvre des projets.

Nous ne nous contentons pas de traiter des pièces, nous aidons également nos clients à faire progresser leurs projets :

• Tournage CNC (environ 100 machines)
• Fraisage CNC (plus de 300 machines)
• Capacité d’usinage 3 axes/5 axes
• Contrôle de précision ±0,02 mm
• Livraison en seulement 5 jours ouvrables
• Du prototype à la production de masse
• Plus de 50 documents de soutien
• services de soutien au traitement de surface

Si vous disposez déjà de dessins, d’échantillons ou de projets de pièces en cours de développement, Zhuohua Hardware peut vous aider à évaluer la faisabilité de la fabrication et vous fournir des devis, des suggestions de processus et des calendriers de livraison.
