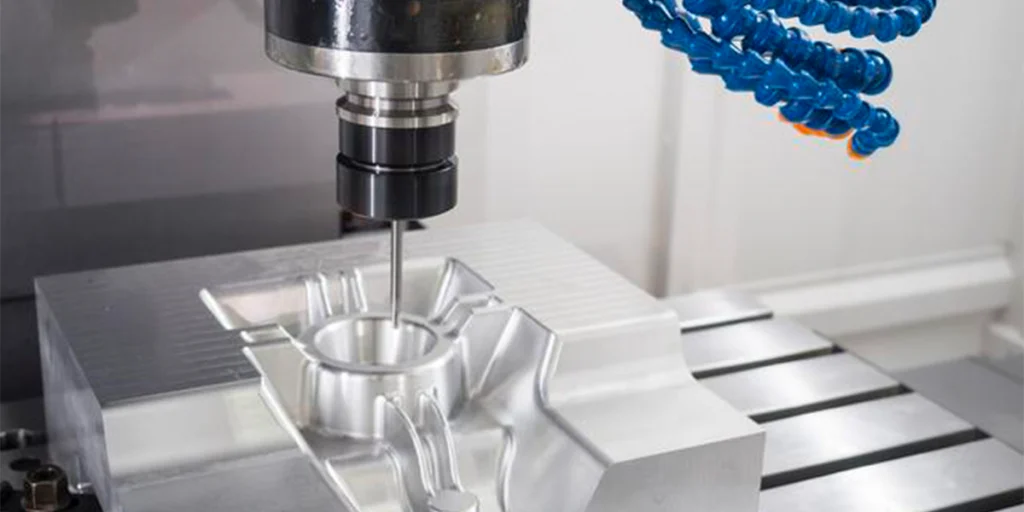

2軸CNC工作機械とは何ですか？
2軸CNC工作機械とは、動作軸が2つしかなく、コンピュータ数値制御システムによって制御される工作機械の一種である。
ここでいう「2軸」という用語は、工作機械のサイズや性能を指すのではなく、加工プロセス中に工作機械が制御された動きを2方向にしか実行できないことを意味する。
CNC加工において、「軸」とは、工作機械や切削工具が移動できる方向を表す。
工作機械が2軸方向にしか移動できない場合、それは2軸CNC工作機械と呼ばれます。
通常、これら2つの軸は次のようになります。
- X軸：水平方向の直線運動
- Y軸またはZ軸：互いに垂直なもう一方の直線方向
これら2つの軸を協調させることで、工作機械は切削工具のワークピースに対する位置を制御し、それによって基本形状、平面形状、または直線形状の加工を完了させることができる。
2軸CNC工作機械は、CNC加工の最も基本的なタイプであることに留意すべきである。
特定の種類の部品の加工ニーズを満たすことはできるものの、加工能力や柔軟性の面で自然な限界があるため、3軸、4軸、さらには5軸のCNC工作機械が登場したのです。
2軸CNC工作機械の構造説明
2軸CNC工作機械の全体構造は、シンプルさ、安定性、そして操作の容易さを基本としています。その設計目的は、工作機械が2方向において、制御可能で再現性があり、かつ高精度な直線運動を実現できるようにすることです。
構造的に、2軸CNC工作機械は通常、以下の部品で構成されています。
工作機械の基礎構造
工作機械の基本的な構成要素は、主にベッドと支持構造であり、これらは機械全体の重量を支え、加工中に発生する切削力を吸収するために使用される。
ベッドは一般的に鋳鉄または高強度鋼で作られています。複雑な構造よりも、剛性と安定性が重視されています。安定した土台は、2つの動作軸のスムーズな動作を保証するための前提条件です。
2つのモーション軸システム
2軸CNC工作機械の中核は、互いに直交する2つの運動軸であり、一般的には以下のように組み合わされます。
- X軸：水平方向の直線運動
- Y軸またはZ軸：別の垂直方向への直線運動
これら2つの軸は、ガイドレールと伝達機構を介して、作業台や工具を平面内で移動させることを可能にする。
工作機械はこれら2方向にしか移動できないため、加工経路は2次元または直線的な範囲に限定される。
スピンドルおよび工具取付部
スピンドルは切削工具を取り付け、回転切削動力を供給するために使用されます。
2軸CNC工作機械では、スピンドル構造は通常より単純で、複雑な多角度調整機能よりも速度安定性と基本的な剛性に重点が置かれている。
切削工具は、基本的な機械加工要件を満たすために、チャックまたは単純なクランプ装置によって固定される。
CNC制御および駆動システム
2軸CNC工作機械は、数値制御システムによって2つの軸の動きを制御する。
制御システムは、加工プログラムに従って2つの軸の移動順序、速度、および位置を調整し、あらかじめ設定された加工軌道を実現します。
駆動機構は通常、モーターと伝動部品を組み合わせることで実現され、構造は比較的単純で、操作やメンテナンスも容易である。
サポートシステム（概要）
工作機械の正常な動作を確保するため、以下のような基本的な補助システムも提供されます。
- 切断部の温度を下げるための冷却装置
- 可動部品の摩耗を低減する潤滑システム
これらのシステムは基本的な処理ニーズを満たすように設計されており、複雑な構成は想定していません。
総じて、2軸CNC工作機械の構造的特徴は、明確な構造、明確に定義された動作経路、そして2方向への精密な制御に重点を置いた機能、と要約できる。
この構造的特徴から、複雑な三次元部品の加工よりも、特定の種類の加工作業を行うのに適している。
2軸CNC工作機械で加工可能な部品の種類
2軸CNC工作機械は2方向のみの制御動作しか行えないため、加工能力は主に単純な構造と規則的な幾何学的特徴を持つ部品に集中しています。これらの工作機械は、複雑な3次元構造よりも基本的な形状の加工に適しています。
部品の特性に基づくと、2軸CNC工作機械は一般的に以下のカテゴリに適しています。
シャフト部品
規則的な構造を持ち、主に回転対称性を持つシャフトタイプの部品の場合、2軸CNC工作機械は、次のような基本的な加工操作を実行できます。
- 外径加工
- 端面加工
- シンプルなスロットまたはネジ山機能
これらの部品に共通する特徴は、明確な加工経路を持ち、主に直線運動と円周運動に依存するという点である。
円盤状の部品
円盤状の部品は、一般的に平らな端面と規則的な輪郭形状を持つ。
2軸制御条件下では、以下のことが実現可能です。
- 端面加工
- 円形輪郭加工
- 穴あけまたは単純な溝加工
2軸CNC工作機械は、部品の形状に複雑な空間角度が含まれていない限り、あらゆる加工に対応できます。
平面部品
板状構造やフレーム状構造など、平面が主な特徴である部品の場合、2軸CNC工作機械は以下のような用途に使用できます。
- 平面フライス加工
- ステップ処理
- 基本穴の機械加工
加工工程は単一平面内で完了するため、モーションコントロールの要件は比較的単純です。
シンプルなアウトラインパーツ
部品の形状が直線または単純な円弧で構成されている場合、2軸CNC工作機械は軸方向のリンク機構を介して基本的な輪郭加工を完了できます。これらの部品は通常、複雑な曲面や多方向の形状を含んでいません。
一般的に、2軸CNC工作機械の加工に適した部品には共通の特徴があります。それは、形状が規則的で、構造が単純であり、加工経路が主に2次元に集中していることです。
部品の構造が複数の角度、複数の平面、あるいは複雑な空間曲面を含むようになると、加工を完了するためにはより多くの軸を備えたCNC工作機械が必要になります。これが、CNC加工における軸数が常に増加している理由です。
2軸CNC工作機械の応用事例
2軸CNC工作機械は、加工内容が明確で構造が比較的単純な生産現場で主に使用されます。
加工作業が平面または基本的な輪郭に集中しており、多角度連動に対する要求が高くない場合、2軸CNC工作機械は依然として実用的な価値がある。
一般的な応用シナリオは、主に以下の分野に焦点を当てています。
基本的な機械部品の加工
機械製造において、2軸CNC工作機械は、以下のような規則的な構造を持つ部品の加工によく使用されます。
- シャフト部品の基本形状加工
- 円盤状部品の端面および穴の機械加工
- 板状部品の平面、段差、または穴の機械加工
これらの部品は、明確な加工経路と高い再現性という共通の特徴を持ち、比較的シンプルなCNC装置を用いた生産に適している。
シンプルな金型と標準部品の加工
構造が単純な金型部品の場合、2軸CNC工作機械は以下のように使用できます。
- 標準金型部品の機械加工
- 単純な空洞またはコアの予備加工
このような場合、2軸CNC工作機械は主に基本的な機械加工または予備的な機械加工を行います。
電子部品および軽工業部品の加工
2軸CNC工作機械は、電子機器や軽工業製品の加工に一般的に使用されている。
- ハウジングやカバーなどの平面部品
- 取り付け穴や固定構造などの基本的な機能
処理対象は、寸法が安定しており、構造が単純な物品に絞られている。
教育および試作アプリケーション
教育・研究環境において、2軸CNC工作機械は主に以下の用途で使用されます。
- CNC加工の基礎教育
- 新製品の試作品や試作部品の加工
その構造は明確で、操作も比較的単純なので、CNC加工の基本的な論理を理解しやすい。
概して、2軸CNC工作機械は、加工要件が明確で複雑さの低い用途に適しています。加工作業に複数の角度、複雑な輪郭、または3次元構造が含まれる場合は、通常、より多くの軸を備えたCNC工作機械が選択されます。
要約する
2軸CNC工作機械は、双方向運動を核とした比較的シンプルな数値制御装置であり、主に平面や基本的な輪郭の加工に使用されます。特定の種類の部品の加工要件を満たすことができ、基本的な製造、教育、試作の場面で実用的な価値があります。
加工部品の構造がますます複雑化するにつれて、CNC工作機械の軸数も絶えず増加している。しかし、2軸CNC工作機械は、CNC加工と軸数の概念を理解する上で重要な出発点となる。
