วิธีการทำงานของเครื่องกัด CNC: หลักการ กระบวนการ และการใช้งาน

หลักการทำงานของเครื่องกัด CNC คืออะไร?

หัวใจสำคัญของการกัดขึ้นรูปด้วยเครื่อง CNCคือการกำจัดวัสดุและขึ้นรูปตามรูปทรงเป้าหมายโดยการควบคุมการเคลื่อนที่สัมพัทธ์ระหว่างเครื่องมือตัดและชิ้นงานผ่านระบบควบคุมดิจิทัล แตกต่างจากการกลึงด้วยมือแบบดั้งเดิม การกัดขึ้นรูปด้วยเครื่อง CNC อาศัยคำสั่งโปรแกรมเพื่อให้ได้ความแม่นยำสูงและสามารถทำซ้ำได้หลายครั้ง

ระบบควบคุม (G-code)

หัวใจหลักของการกัดขึ้นรูปด้วยเครื่อง CNC คือระบบควบคุม และภาษาหลักของระบบคือ G-code

บทบาทของ G-code

ตัวอย่างเช่น: แปลงแบบจำลอง CAD ให้เป็นคำสั่งที่เครื่องมือกลสามารถเรียกใช้งานได้:

• เส้นทางเครื่องมือ
• ความเร็วแกนหมุน
• อัตราการป้อน
• ลำดับการประมวลผล

ขั้นตอนสำคัญในกระบวนการประมวลผล

• การสร้างแบบจำลอง CAD (แบบจำลอง 3 มิติ)
• การเขียนโปรแกรม CAM (การสร้างเส้นทางการเคลื่อนที่ของเครื่องมือ)
• การประมวลผลหลังการทำงาน (ส่งออก G-code)
• อัปโหลดไปยังเครื่องมือกลเพื่อดำเนินการ

ผลกระทบที่แท้จริง

• โค้ด G ที่ไม่เหมาะสม → เวลาในการตัดเฉือนเพิ่มขึ้นและการสึกหรอของเครื่องมือเร็วขึ้น
• เส้นทางการตัดเฉือนที่เหมาะสมที่สุด → สามารถลดเวลาการตัดเฉือนได้ 20%–40%

ในกระบวนการผลิตจริง ความสามารถในการเขียนโปรแกรมเป็นตัวกำหนดต้นทุนและคุณภาพโดยตรง นี่คือเหตุผลที่ผู้ผลิตรายใหญ่จ้างวิศวกร CAM โดยเฉพาะ แทนที่จะพึ่งพาเส้นทางการสร้างอัตโนมัติเพียงอย่างเดียว

ระบบแกนหมุนและระบบป้อน

ถ้า G-code เปรียบเสมือน “สมอง” แล้ว ระบบแกนหมุนและระบบป้อนชิ้นงานก็เปรียบเสมือน “ตัวขับเคลื่อน”

1. ระบบแกนหมุน

การควบคุมการหมุนของเครื่องมือตัดส่งผลโดยตรงต่อ:

• ประสิทธิภาพในการตัด
• คุณภาพพื้นผิว
• ความสามารถในการปรับตัวของวัสดุ

พารามิเตอร์สำคัญ ได้แก่:

• ความเร็วรอบ (RPM)
• แรงบิด
• ความเสถียร (การควบคุมการสั่นสะเทือน)

2. ระบบป้อนอาหาร

การควบคุมการเคลื่อนที่ของเครื่องมือหรือชิ้นงานในแกน X/Y/Z จะเป็นตัวกำหนดความแม่นยำของเส้นทางการตัดเฉือน ซึ่งรวมถึง:

• มอเตอร์เซอร์โว
• สกรูนำ/รางนำเชิงเส้น
• ระบบป้อนกลับควบคุม

3. ความสำคัญของการทำงานร่วมกันระหว่างทั้งสอง

คุณภาพการตัดเฉือน = ผลลัพธ์โดยรวมของระบบแกนหมุน + ระบบป้อน + ระบบควบคุม:

• ความเร็วรอบสูงเกินไป + การป้อนวัสดุไม่ตรงกัน → เกิดรอยไหม้/ครีบที่เครื่องมือ
• การป้อนที่ไม่เสถียร → ข้อผิดพลาดด้านมิติ
• การควบคุมการสั่นสะเทือนที่ไม่ดี → ความเรียบของพื้นผิวที่ไม่ดี

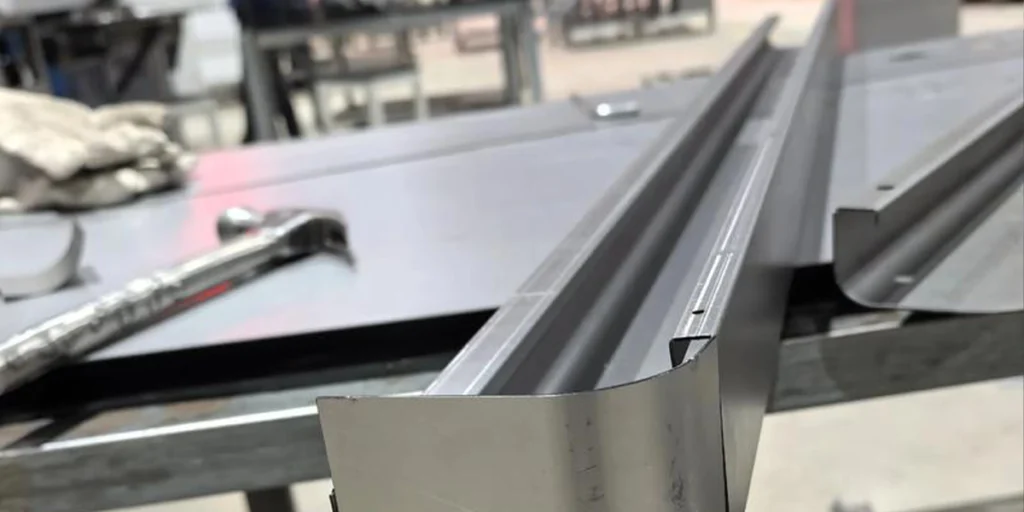

กระบวนการกัด CNC คืออะไร (จากมุมมองของผู้ผลิต)?

ลูกค้าจำนวนมากเชื่อว่าการกัดขึ้นรูปด้วยเครื่อง CNC นั้นเป็นเพียงแค่เรื่อง “อัปโหลดแบบ → รับชิ้นส่วน” อย่างไรก็ตาม ในการผลิตจริง ทุกขั้นตอนส่งผลกระทบโดยตรงต่อต้นทุน เวลาในการส่งมอบ และผลผลิต

ผู้ผลิตที่มีประสบการณ์ไม่ได้เพียงแค่ดำเนินการผลิตเท่านั้น แต่ยังควบคุมกระบวนการทั้งหมดอย่างเป็นระบบอีกด้วย

การออกแบบ → การเขียนโปรแกรม → การผลิต → การตรวจสอบ

1. ขั้นตอนการออกแบบเพื่อการผลิต

หลังจากที่ลูกค้าส่งไฟล์ CAD มาแล้ว ขั้นตอนแรกไม่ใช่การเริ่มผลิตทันที แต่เป็นการทำการวิเคราะห์ความเป็นไปได้ในการผลิต (DFM: Manufacturing Analysis) ก่อน

• มีโครงสร้างใดบ้างที่ยากต่อการขึ้นรูปด้วยเครื่องจักร (เช่น โพรงลึก ผนังบาง มุมแหลม)?
• ค่าความคลาดเคลื่อนที่ยอมรับได้นั้นสมเหตุสมผลหรือไม่ (มีข้อกำหนดความแม่นยำสูงเกินความจำเป็นหรือไม่)?
• วัสดุนี้เหมาะสมสำหรับการขึ้นรูปด้วยเครื่อง CNC หรือไม่?

หลายโครงการสามารถลดต้นทุนได้ในขั้นตอนนี้ ตัวอย่างเช่น การปรับค่าความคลาดเคลื่อน ±0.01 มม. เป็น ±0.02 มม. สามารถลดความยากลำบากในการประมวลผลและราคาลงได้โดยตรง

ในโครงการจริง ทีมวิศวกรที่มีประสบการณ์มักจะเสนอคำแนะนำในการปรับปรุงประสิทธิภาพก่อนที่จะเสนอราคา แทนที่จะดำเนินการตามแบบที่วางไว้เพียงอย่างเดียว

2. ขั้นตอนการเขียนโปรแกรม (การเขียนโปรแกรม CAM)

ขั้นตอนนี้เป็นตัวกำหนดประสิทธิภาพการประมวลผล

• การวางแผนเส้นทางการตัดเฉือน (การแยกขั้นตอนการตัดหยาบและการตัดละเอียด)
• การเลือกเครื่องมือ (เครื่องมือคาร์ไบด์/เคลือบผิว)
• การตั้งค่าพารามิเตอร์การตัด (ความเร็ว, อัตราป้อน)

ความแตกต่างในกลยุทธ์การเขียนโปรแกรมต่างๆ อาจนำไปสู่:

• ความคลาดเคลื่อนของเวลาในการประมวลผล: 20%–50%
• ความแปรผันของอายุการใช้งานของเครื่องมือ: ส่งผลกระทบอย่างมากต่อต้นทุน
• ความเสถียรของคุณภาพพื้นผิว

โดยทั่วไป ผู้ผลิตที่มีประสบการณ์จะตัดสินใจโดยพิจารณาจาก:

• ประเภทวัสดุ
• ความซับซ้อนของส่วนประกอบ
• ขนาดชุด

ควรใช้การเขียนโปรแกรมแบบแยกแยะความแตกต่างแทนการใช้แม่แบบตายตัว

3. ขั้นตอนการดำเนินการกลึง

เมื่อดำเนินการตามกระบวนการบนเครื่องมือกลแล้ว สิ่งสำคัญไม่ได้อยู่ที่ว่า “ทำได้หรือไม่” แต่ขึ้นอยู่กับว่ากระบวนการนั้นมีความเสถียรและทำซ้ำได้หรือไม่

จุดควบคุมหลักประกอบด้วย:

• ความเสถียรในการยึด (ป้องกันการเสียรูป)
• ลำดับการประมวลผล (เพื่อลดการคลายความเครียด)
• การตรวจสอบการสึกหรอของเครื่องมือ
• การควบคุมอุณหภูมิและการสั่นสะเทือน

สำหรับชิ้นส่วนที่ซับซ้อน โดยเฉพาะอย่างยิ่งชิ้นส่วนที่ต้องการการกลึงหลายด้านหรือโครงสร้างที่มีความแม่นยำสูง มักต้องใช้การจับยึดหลายจุดหรือแม้แต่การเชื่อมต่อแบบ 5 แกนเพื่อให้กระบวนการเสร็จสมบูรณ์

4. ขั้นตอนการตรวจสอบคุณภาพ

การประมวลผลเสร็จสิ้นไม่ได้หมายความว่ากระบวนการทั้งหมดสิ้นสุดลงแล้ว

ขั้นตอนมาตรฐานโดยทั่วไปประกอบด้วย:

• การตรวจสอบชิ้นงานตัวอย่างครั้งแรก
• การตรวจสอบระหว่างกระบวนการ
• การตรวจสอบขั้นสุดท้าย

วิธีการตรวจจับอาจรวมถึง:

• เครื่องวัดพิกัด (CMM)
• เวอร์เนียร์คาลิเปอร์ / ไมโครมิเตอร์
• เครื่องทดสอบความหยาบผิว

สำหรับอุตสาหกรรมที่มีข้อกำหนดสูง (เช่น อุตสาหกรรมการแพทย์และการบิน) จะต้องมีรายงานคุณภาพที่ครบถ้วนและเอกสารการตรวจสอบย้อนกลับด้วย

จุดควบคุมสำคัญ

ตลอดกระบวนการ มีช่วงเวลาสำคัญหลายช่วงที่ส่งผลโดยตรงต่อผลลัพธ์สุดท้าย:

1. การประเมินทางเทคนิคก่อนเสนอราคา

หลายประเด็นได้รับการกำหนดไว้แล้วก่อนที่กระบวนการจะเริ่มต้นเสียด้วยซ้ำ:

• ได้เลือกกระบวนการที่เหมาะสมแล้วหรือไม่?
• มีการออกแบบที่ซ้ำซ้อนหรือไม่?
• สามารถนำกระบวนการเหล่านี้มารวมกันได้หรือไม่?

ซัพพลายเออร์ที่ไม่มีประสบการณ์มักจะข้ามขั้นตอนนี้ไปและมุ่งตรงไปที่การเสนอราคาและการดำเนินการ ซึ่งนำไปสู่ปัญหาต่างๆ ที่เกิดขึ้นอย่างกะทันหันในภายหลัง

2. การออกแบบเส้นทางกระบวนการ

เส้นทางการสร้างเครื่องมือที่ดีสามารถนำมาซึ่ง:

• เปลี่ยนเครื่องมือน้อยลง
• ระยะเวลาดำเนินการสั้นลง
• การควบคุมขนาดที่เสถียรยิ่งขึ้น

ในทางกลับกัน สิ่งต่อไปนี้จะเกิดขึ้น:

• การประมวลผลมากเกินไป
• มีดสั่น
• พื้นผิวไม่สม่ำเสมอ

3. กลยุทธ์การหนีบและการจัดตำแหน่ง

นี่เป็นจุดที่หลายคนมองข้าม แต่มีความสำคัญอย่างยิ่ง การหนีบที่ไม่ถูกต้องอาจนำไปสู่:

• การเสียรูป
• การชดเชยขนาด
• ข้อผิดพลาดในการกำหนดตำแหน่งซ้ำ

ในชิ้นส่วนที่ซับซ้อน ระบบการจับยึดมักมีความสำคัญมากกว่าตัวเครื่องมือกลเสียอีก

4. การควบคุมคุณภาพกระบวนการ

ผู้ผลิตที่น่าเชื่อถือจะตรวจสอบกระบวนการผลิตอย่างต่อเนื่อง แทนที่จะตรวจสอบเฉพาะตอนสุดท้ายเท่านั้น

• การจัดการอายุการใช้งานของเครื่องมือ
• การตรวจสอบขนาดที่สำคัญระหว่างกระบวนการผลิต
• การควบคุมความสม่ำเสมอของชุดการผลิต

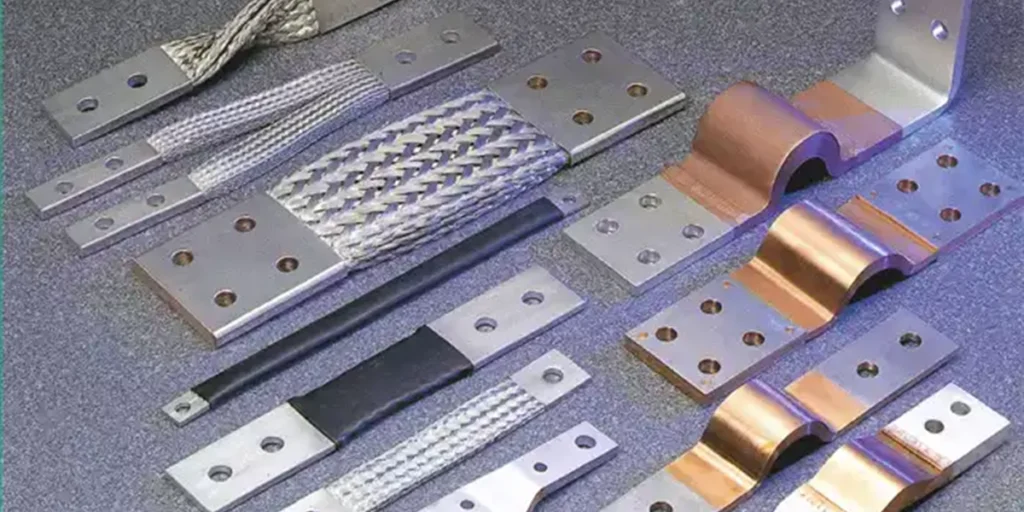

เครื่องกัด CNC ประมวลผลชิ้นงานโลหะอย่างไร?

กระบวนการเปลี่ยนชิ้นโลหะดิบให้กลายเป็นชิ้นส่วนที่มีความแม่นยำสูงนั้น ไม่ใช่แค่เรื่องของการ “ตัดโดยตรง” เท่านั้น วิธีการแปรรูปชิ้นงานส่งผลโดยตรงต่อความแม่นยำ ความเสี่ยงต่อการเสียรูป และต้นทุนการผลิต

ปัญหาในการผลิตหลายอย่าง (ขนาดไม่คงที่ ข้อบกพร่องบนพื้นผิว การเสียรูป) แท้จริงแล้วเกิดจากการจัดการขั้นตอนการผลิตนี้อย่างไม่เหมาะสม

การเตรียมวัตถุดิบ

แหล่งที่มาของโครงสร้างที่ยังสร้างไม่เสร็จนั้นแตกต่างกันไปในแต่ละโครงการ แต่แหล่งที่มาทั่วไป ได้แก่:

• การเลื่อยแผ่น/แท่ง
• การตีขึ้นรูป
• การหล่อ
• ผลิตภัณฑ์กึ่งสำเร็จรูปที่ผ่านการแปรรูปเบื้องต้น

การเลือกใช้แบบไหนนั้นไม่ใช่แค่เรื่องของวัสดุเท่านั้น แต่ยังต้องพิจารณาถึงความสมดุลระหว่างต้นทุนและประสิทธิภาพด้วย

1. ค่าเผื่อขนาด (ค่าเผื่อการกลึง)

ขนาดของชิ้นงานเริ่มต้นจะไม่เท่ากับขนาดของชิ้นงานสำเร็จรูป ต้องเผื่อขนาดสำหรับการกลึงไว้ด้วย

• เล็กเกินไป → ไม่สามารถผลิตให้ได้ขนาดตามเป้าหมายอย่างสมบูรณ์
• ใหญ่เกินไป → เพิ่มชั่วโมงการทำงานและการสึกหรอของเครื่องมือ

ตรรกะการควบคุมทั่วไป:

• พื้นที่การกลึงหยาบ: เผื่อระยะขอบให้มากขึ้น
• พื้นที่ตกแต่ง: ค่าเผื่อที่แม่นยำยิ่งขึ้น

ในการผลิตจำนวนมาก ความเสถียรของการควบคุมอัตรากำไรส่งผลโดยตรงต่ออัตราผลผลิต

2. สภาพของวัสดุและความเค้นภายใน

นี่เป็นปัญหาที่ลูกค้าหลายคนมักมองข้ามไป

วัสดุโลหะจะเกิดความเครียดภายในภายใต้เงื่อนไขต่อไปนี้:

• การตีขึ้นรูป/การหล่อ
• การอบด้วยความร้อน
• การขึ้นรูปเย็น

หากดำเนินการโดยตรง อาจเกิดเหตุการณ์ดังต่อไปนี้:

• การเสียรูปหลังการแปรรูป
• การเปลี่ยนแปลงขนาด
• พื้นผิวไม่เรียบ

วิธีการตอบสนอง ได้แก่:

• การประมวลผลเบื้องต้น (เช่น การปรับสภาพให้ดูเก่า)
• การกลึงแบบหลายขั้นตอน (ลดความเค้นหลังจากการกลึงหยาบ ตามด้วยการกลึงละเอียด)

3. การเตรียมพื้นผิว (ก่อนการแปรรูป)

ชิ้นงานบางชนิดจำเป็นต้องได้รับการเตรียมการก่อนนำเข้าเครื่องจักร:

• ขจัดคราบออกไซด์
• การลบคม
• ทำความสะอาดคราบน้ำมัน

สิ่งเหล่านี้อาจดูพื้นฐาน แต่ก็มีผลกระทบอย่างมาก:

• ความเสถียรในการหนีบ
• อายุการใช้งานของเครื่องมือ
• คุณภาพพื้นผิว

วิธีการหนีบ

หลังจากเตรียมชิ้นงานแล้ว ขั้นตอนต่อไปคือการจับยึด ขั้นตอนนี้มักถูกมองข้าม แต่เป็นขั้นตอนที่กำหนดว่าการกลึงนั้น “ควบคุมได้” หรือไม่

1. วิธีการยึดจับแบบทั่วไป

จะมีการเลือกใช้วิธีแก้ปัญหาที่แตกต่างกันไป ขึ้นอยู่กับโครงสร้างของชิ้นส่วน:

• การจับยึดด้วยปากกาจับชิ้นงาน: เหมาะสำหรับชิ้นส่วนรูปทรงบล็อกทั่วไป
• การยึดด้วยแผ่นกด: เหมาะสำหรับชิ้นส่วนขนาดใหญ่หรือรูปทรงไม่สม่ำเสมอ
• อุปกรณ์จับยึดเฉพาะทาง: นิยมใช้ในการผลิตจำนวนมากเพื่อปรับปรุงความสม่ำเสมอ
• การดูดซับด้วยสุญญากาศ: เหมาะสำหรับชิ้นส่วนที่มีผนังบางหรือเสียรูปได้ง่าย
• การจับยึดหลายด้านแบบห้าแกน: สำหรับชิ้นส่วนโครงสร้างที่ซับซ้อน

2. วัตถุประสงค์หลักของการหนีบ

การหนีบไม่ได้หมายถึงแค่การ “ตรึง” วัตถุให้อยู่กับที่เท่านั้น แต่ยังหมายถึงการตอบสนองเงื่อนไขต่อไปนี้ไปพร้อมกันด้วย:

• ความเสถียร (ป้องกันการสั่นสะเทือน)
• ความแม่นยำ (เพื่อให้มั่นใจว่าได้กำหนดตำแหน่งตามมาตรฐาน)
• สามารถทำซ้ำได้ (ความสม่ำเสมอของแต่ละชุดการผลิต)

หากกลยุทธ์การยึดจับไม่เหมาะสม ปัญหาที่พบบ่อย ได้แก่:

• การคลายตัวระหว่างกระบวนการผลิต
• การหนีบซ้ำๆ ส่งผลให้เกิดการสะสมของข้อผิดพลาด
• การเสียรูปของชิ้นส่วนผนังบาง

3. การจับยึดหลายจุดและการควบคุมข้อผิดพลาด

สำหรับชิ้นส่วนที่ซับซ้อน การดำเนินการกลึงทั้งหมดให้เสร็จสิ้นในขั้นตอนการจับยึดเพียงครั้งเดียวเป็นเรื่องยาก จึงจำเป็นต้องใช้ขั้นตอนการจับยึดหลายครั้ง:

• การปรับตำแหน่งแต่ละครั้งอาจทำให้เกิดข้อผิดพลาดได้
• การเลือกข้อมูลอ้างอิงที่ไม่เหมาะสม → การสูญเสียการควบคุมในห่วงโซ่มิติ

วิธีการเพิ่มประสิทธิภาพประกอบด้วย:

• ใช้ระนาบอ้างอิงที่เป็นเอกภาพ
• ลดจำนวนขั้นตอนการตั้งค่า (เช่น การตัดเฉือน 5 แกน)
• ออกแบบโครงสร้างช่วยกำหนดตำแหน่ง

4. ความแตกต่างที่สำคัญในการผลิตจริง

ในกระบวนการผลิตจริง ความแตกต่างระหว่างซัพพลายเออร์ต่างๆ มักปรากฏให้เห็นได้ดังนี้:

• มีการออกแบบระบบการจับยึดสำหรับแต่ละชิ้นส่วนหรือไม่?
• แรงยึดได้รับการปรับให้เหมาะสมสำหรับโครงสร้างผนังบาง/ความแม่นยำสูงหรือไม่?
• บริษัทนี้มีความสามารถในการออกแบบอุปกรณ์ติดตั้งที่ซับซ้อนได้หรือไม่?

ปัจจัยเหล่านี้จะไม่ปรากฏในใบเสนอราคา แต่จะส่งผลต่อคุณภาพงานขั้นสุดท้าย

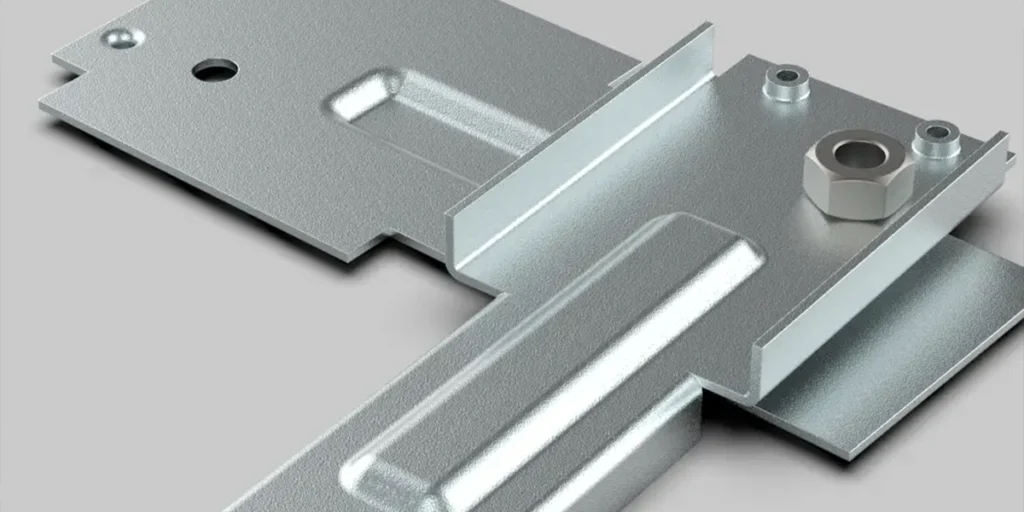

ขั้นตอนหลักในการกัดขึ้นรูปด้วยเครื่อง CNC มีอะไรบ้าง?

จากมุมมองด้านการผลิต ชิ้นส่วนโดยทั่วไปไม่ได้ผลิตขึ้นด้วยการตัดเพียงครั้งเดียวอย่างแม่นยำ กระบวนการมาตรฐานเกี่ยวข้องกับวิธีการแบบเป็นขั้นตอน กล่าวคือ ขั้นแรกจะกำจัดวัสดุออก จากนั้นจะประมาณขนาด และสุดท้ายจะปรับแต่งพื้นผิวให้เหมาะสมที่สุด

นี่ไม่ใช่แค่เรื่องประสิทธิภาพเท่านั้น แต่ยังเกี่ยวกับการควบคุมการเสียรูป ความเครียด และความเสถียรของมิติด้วย

การหยาบ

เป้าหมายของการกลึงหยาบนั้นตรงไปตรงมา คือ การกำจัดวัสดุส่วนเกินออกให้มีประสิทธิภาพมากที่สุด

• ใช้เครื่องมือตัดขนาดใหญ่และอัตราป้อนสูง
• สามารถตัดได้ลึกมาก แต่ความแม่นยำไม่ใช่สิ่งสำคัญหลัก
• เว้นระยะเผื่อที่สม่ำเสมอสำหรับการตกแต่งขั้นสุดท้ายในขั้นตอนต่อไป

ในขั้นตอนนี้ จุดสนใจไม่ได้อยู่ที่ “ความแม่นยำ” แต่เป็น “ความเสถียร” และ “ความเร็ว”

แนวปฏิบัติทั่วไป ได้แก่:

• การตัดผมแบบไล่ระดับ (เพื่อป้องกันการทับซ้อนกัน)
• มีการใช้เส้นทางการเคลื่อนที่ของเครื่องมือแบบปรับเปลี่ยนได้ (เพื่อลดแรงกระแทกของเครื่องมือ)
• ควบคุมความร้อนในการตัด (เพื่อป้องกันการเสียรูปของวัสดุ)

หากกลยุทธ์การขุดเจาะเบื้องต้นมีข้อบกพร่อง อาจเกิดปัญหาดังต่อไปนี้:

• ค่าเบี้ยเลี้ยงท้องถิ่นที่ไม่เท่ากัน
• การคลายความเครียดนำไปสู่การเสียรูป
• ความยากลำบากในการควบคุมขนาดระหว่างการตกแต่งขั้นสุดท้าย

ในชิ้นส่วนที่ซับซ้อน การกลึงหยาบอาจต้องดำเนินการในสองขั้นตอน เพื่อค่อยๆ คลายความเครียดภายในของวัสดุ

เสร็จสิ้น

ขั้นตอนการตกแต่งขั้นสุดท้ายเป็นหัวใจสำคัญที่กำหนดคุณภาพของชิ้นส่วนอย่างแท้จริง

เป้าหมายคือ:

• บรรลุค่าความคลาดเคลื่อนของมิติขั้นสุดท้าย
• ปรับปรุงคุณภาพพื้นผิว
• ตรวจสอบความถูกต้องทางเรขาคณิต (ความเรียบ ความตั้งฉาก ฯลฯ)

กลยุทธ์สำหรับขั้นตอนนี้นั้นแตกต่างจากกลยุทธ์สำหรับการแปรรูปขั้นต้นอย่างสิ้นเชิง:

• ความลึกในการตัดน้อย อัตราป้อนน้อย
• ใช้เครื่องมือตัดที่มีความแม่นยำสูง
• การควบคุมเส้นทางที่เข้มงวดมากขึ้น

จุดควบคุมที่สำคัญ ได้แก่:

• การชดเชยการสึกหรอของเครื่องมือ (มิฉะนั้นขนาดจะคลาดเคลื่อน)
• การควบคุมการเสียรูปเนื่องจากความร้อน (โดยเฉพาะอย่างยิ่งที่สังเกตได้ชัดเจนในระหว่างการประมวลผลระยะยาว)
• การลดแรงสั่นสะเทือน (ส่งผลต่อความหยาบของพื้นผิว)

สำหรับชิ้นส่วนที่มีความแม่นยำสูง (เช่น ระดับความคลาดเคลื่อน ±0.02 มม.)

กระบวนการนี้มักประกอบด้วย: การตกแต่งขั้นต้น → การตกแต่งขั้นสุดท้าย → การทำให้เรียบ

กลยุทธ์หลายระดับเช่นนี้

การบำบัดพื้นผิว

หลังจากชิ้นส่วนผ่านกระบวนการกลึงแล้ว ก็ไม่ได้หมายความว่าจะพร้อมใช้งานได้ทันที ในหลายกรณี อาจ จำเป็นต้องมีการปรับปรุงพื้นผิว เพิ่มเติมเพื่อให้ตรงตามข้อกำหนดด้านการใช้งานหรือความสวยงาม

วิธีการประมวลผลทั่วไป ได้แก่:

• การลบคม
• การขัดเงา
• การพ่นลูกปัด
• การชุบอะโนไดซ์
• การเคลือบผง

วิธีการประมวลผลที่แตกต่างกันให้ผลลัพธ์ที่แตกต่างกัน:

• ทนทานต่อการกัดกร่อนได้ดีขึ้น
• ปรับปรุงความสม่ำเสมอของรูปลักษณ์
• เพิ่มความแข็งของพื้นผิว
• ลดแรงเสียดทาน

สิ่งสำคัญที่ควรทราบคือ:

• การปรับสภาพพื้นผิวสามารถเปลี่ยนแปลงขนาดได้ (เช่น การชุบอะโนไดซ์จะเพิ่มความหนา)
• สำหรับชิ้นส่วนที่มีความแม่นยำสูง ต้องเผื่อค่าความคลาดเคลื่อนไว้ล่วงหน้า

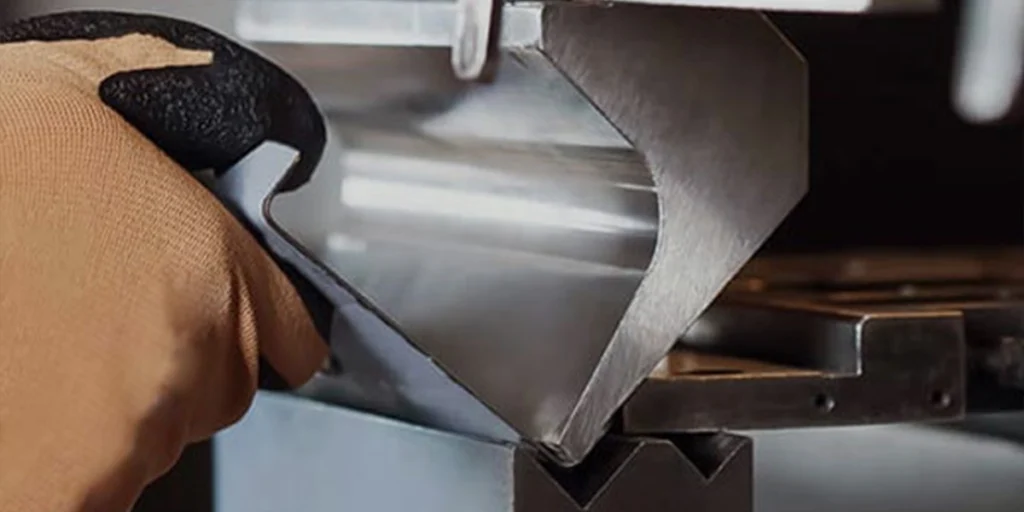

วิธีการเพิ่มประสิทธิภาพกระบวนการทำงาน (ต้นทุน + ความแม่นยำ)

ในโครงการจริง ต้นทุนและความแม่นยำไม่ได้ขัดแย้งกันเสมอไป ในกรณีส่วนใหญ่ ต้นทุนการผลิตที่สูงไม่ได้เกิดจากข้อกำหนดที่สูง แต่เกิดจากกระบวนการที่ไม่มีประสิทธิภาพมากกว่า

หัวใจสำคัญของการปรับปรุงประสิทธิภาพไม่ใช่การ “ลดมาตรฐาน” แต่เป็นการใช้เส้นทางที่มีประสิทธิภาพมากขึ้นเพื่อให้ได้ผลลัพธ์ที่เหมือนเดิมหรือดีกว่าเดิม

ลดระยะเวลาการหนีบ

การดำเนินการจับยึดแต่ละครั้งนำมาซึ่งสองสิ่ง:

1. ต้นทุนด้านเวลา (การจัดตำแหน่งใหม่ การแก้ไข)
2. ความเสี่ยงด้านความแม่นยำ (ข้อผิดพลาดพื้นฐานสะสม)

ปัญหานี้จะทวีความรุนแรงขึ้นในส่วนที่ซับซ้อน

1. เหตุใดจำนวนขั้นตอนการจับยึดจึงส่งผลต่อต้นทุน?

• ขั้นตอนการหนีบอีกขั้นตอน → ขั้นตอนการตั้งค่าและจัดแนวเครื่องมืออีกขั้นตอน
• ระยะเวลาการดำเนินการที่เพิ่มขึ้น
• เวลาใช้งานเครื่องมือกลเพิ่มขึ้น

สำหรับการผลิตจำนวนมาก ต้นทุนเหล่านี้จะเพิ่มขึ้นตามสัดส่วนเชิงเส้น

2. เหตุใดจำนวนครั้งในการจับยึดจึงส่งผลต่อความแม่นยำ?

แม้จะใช้อุปกรณ์ที่มีความแม่นยำสูง ก็ไม่สามารถหลีกเลี่ยงสิ่งเหล่านี้ได้อย่างสมบูรณ์:

• ข้อผิดพลาดในการกำหนดตำแหน่งซ้ำ
• ข้อผิดพลาดในการสลับอ้างอิง
• ความผิดพลาดของมนุษย์

สิ่งนี้เห็นได้ชัดเจนเป็นพิเศษในสถานการณ์ต่อไปนี้:

• ชิ้นส่วนกลึงหลายเหลี่ยม
• ชิ้นส่วนที่มีข้อกำหนดความคลาดเคลื่อนสูง
• โครงสร้างไม่สมมาตร

3. วิธีการเพิ่มประสิทธิภาพ

กลยุทธ์การเพิ่มประสิทธิภาพที่ใช้กันทั่วไปในการผลิตจริง ได้แก่:

• ใช้การตัดเฉือนแบบ 5 แกนเพื่อลดจำนวนครั้งที่ต้องพลิกชิ้นงาน
• ออกแบบพื้นผิวอ้างอิงที่เป็นเอกภาพ
• ใช้อุปกรณ์จับยึดเฉพาะทางเพื่อเพิ่มความแม่นยำในการทำซ้ำ
• ผสานกระบวนการหลายอย่างเข้าไว้ในขั้นตอนการจับยึดเพียงครั้งเดียว

การปรับปรุงประสิทธิภาพอย่างเหมาะสมมักจะทำได้ดังนี้:

• ลดเวลาในการประมวลผลลง 10%–30%
• ปรับปรุงเสถียรภาพเชิงมิติไปพร้อมกัน

เส้นทางการเคลื่อนที่ของเครื่องมือที่เหมาะสมที่สุด

เส้นทางการเคลื่อนที่ของเครื่องมือเป็นหนึ่งในตัวแปรหลักที่ส่งผลต่อประสิทธิภาพ ต้นทุนที่สูญเปล่าจำนวนมากเกิดขึ้นใน “เส้นทางที่มองไม่เห็น” นั่นเอง

1. ปัญหาเส้นทางที่ไม่ประสิทธิภาพที่พบได้ทั่วไป

• การเคลื่อนที่โดยไม่ได้ใช้งานมากเกินไป (การเคลื่อนที่ของเครื่องมือที่ไม่มีประสิทธิภาพ)
• แรงตัดไม่สม่ำเสมอ (ตัดเกินเฉพาะจุด)
• วิธีการตัดที่ไม่เหมาะสม (เพิ่มแรงกระแทก)

ปัญหาเหล่านี้จะไม่รายงานข้อผิดพลาดโดยตรง แต่จะนำไปสู่สิ่งต่อไปนี้:

• เวลาในการประมวลผลเพิ่มขึ้น
• การสึกหรอของเครื่องมือเพิ่มขึ้น
• คุณภาพพื้นผิวไม่คงที่

2. กลยุทธ์เส้นทางที่มีประสิทธิภาพ

กลยุทธ์การแพทย์ทางเลือกแบบผสมผสาน (CAM) ที่พัฒนาแล้วโดยทั่วไปจะใช้สิ่งต่อไปนี้:

• การตัดแต่งแบบปรับได้: รักษาแรงตัดให้คงที่และลดการสึกหรอของเครื่องมือ
• เส้นทางการตกแต่งพื้นผิวที่มีความสูงและระยะห่างเท่ากัน: ช่วยปรับปรุงความสม่ำเสมอของพื้นผิว
• ลดจำนวนครั้งในการยกใบมีดและจังหวะการทำงานเปล่า: เพิ่มประสิทธิภาพโดยรวม

3. การจับคู่เครื่องมือและการจับคู่เส้นทาง

การปรับเส้นทางให้เหมาะสมต้องสอดคล้องกับการเลือกใช้เครื่องมือ:

• เครื่องมือตัดขนาดใหญ่ → ใช้สำหรับการกำจัดวัสดุอย่างมีประสิทธิภาพ
• มีดขนาดเล็ก → ใช้สำหรับรายละเอียดโครงสร้างที่ประณีต
• ดอกกัดปลายกลม → ใช้สำหรับตกแต่งพื้นผิวโค้ง

หากการจับคู่ไม่ถูกต้อง จะเกิดเหตุการณ์ดังต่อไปนี้:

• การประมวลผลมากเกินไป
• การสึกหรอของเครื่องมือที่ผิดปกติ
• ไม่จำเป็นต้องเพิ่มเวลาในการประมวลผล
