Quelles pièces sont adaptées au tournage CNC ?
Le tournage CNC de l’acier inoxydable est principalement utilisé pour usiner des pièces dont la caractéristique principale est la « symétrie de rotation ».
Lors du tournage, la pièce tourne à grande vitesse tandis que l’outil de coupe suit une trajectoire fixe. Ce procédé est donc particulièrement adapté aux pièces cylindriques, aux arbres et aux pièces exigeant une concentricité élevée.
Comparé au fraisage, le tournage présente généralement les avantages suivants :
- Consistance de rondeur plus élevée
- Précision coaxiale plus stable
- Efficacité de traitement accrue
- coûts de traitement par lots réduits
Pour un grand nombre de pièces rondes standard, le tournage est généralement une solution plus économique et plus efficace.
Pièces typiques tournées CNC
Les pièces usinées courantes en acier inoxydable comprennent :
- Pièces de type arbre
- Connecteur
- Bague
- ensemble de vanne
- Connecteurs médicaux
- Pièces filetées
- Pièces tubulaires
- Broche de précision
Notamment dans les secteurs des dispositifs médicaux, des pièces automobiles, de l’automatisation industrielle et du contrôle des fluides, la demande de pièces usinées en acier inoxydable est très stable.
Pourquoi l’acier inoxydable convient au tournage CNC
Les aciers inoxydables 304, 303, 316 et 416 sont tous des matériaux de tournage courants.
- L’acier inoxydable 303 présente une meilleure usinabilité.
- L’acier inoxydable 316 convient aux environnements résistants à la corrosion.
- L’acier inoxydable 416 convient aux pièces mécaniques de haute précision.
Pour une utilisation à long terme, les pièces usinées en acier inoxydable sont généralement plus résistantes à l’usure et à la corrosion que les pièces en acier ordinaire.
Les principaux avantages du tournage CNC
Pour les pièces rondes, le tournage de l’acier inoxydable présente généralement des avantages significatifs :
une efficacité de production accrue
Le tournage est bien adapté au traitement par lots, notamment pour les arbres longs, les pièces filetées et les connecteurs standard, où le cycle d’usinage est généralement plus rapide que le fraisage.
Cohérence dimensionnelle plus stable
Le virage est naturellement bien adapté au contrôle de la coaxialité.
- ajustement du roulement
- Connexion de précision
- Structure scellée
Une concentricité stable est cruciale.
coût unitaire inférieur
Pour la production en grande série de pièces rondes, le tournage présente généralement les avantages suivants :
- Moins de déchets matériels
- Temps de traitement plus court
- Réduction de l’usure des outils
Par conséquent, le coût global est plus compétitif.
Nos capacités de tournage CNC sur acier inoxydable
Zhuohua Hardware propose des services de tournage CNC de haute précision pour l’acier inoxydable , notamment :
- Diamètre de tournage maximal : 431 mm
- Longueur maximale 990 mm
- Précision jusqu’à ±0,02 mm
- Peut traiter une variété de matériaux en acier inoxydable
Permet le prototypage rapide jusqu’à la production en série, adapté aux projets de pièces industrielles OEM mondiaux.

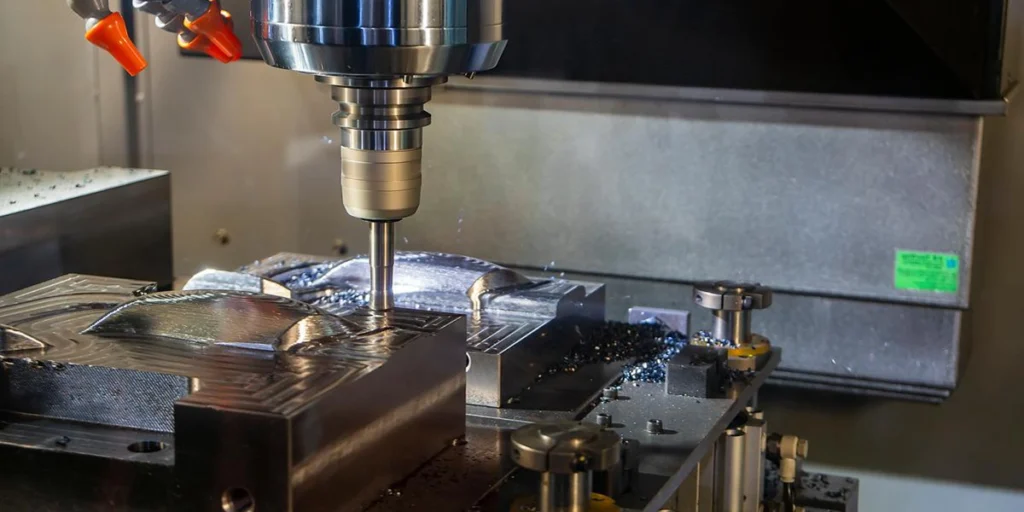

Quelles pièces sont adaptées au fraisage CNC ?
Le fraisage CNC de l’acier inoxydable est plus adapté aux pièces aux géométries complexes.
Contrairement au tournage, le fraisage usine une pièce immobile en faisant tourner un outil de coupe, permettant ainsi l’usinage de :
- Avion
- Surface courbe
- Cavité
- Fente
- Structure à multiples facettes
Le fraisage est donc un procédé important pour la fabrication de pièces fonctionnelles complexes.
Pièces typiques usinées CNC
Les pièces usinées courantes en acier inoxydable comprennent :
- Composants structurels des équipements automatisés
- composants de dispositifs médicaux
- Pièces de robot
- pinces industrielles
- Logement de précision
- Support de montage
- Carte de connexion complexe
Les pièces à multiples facettes, en particulier, doivent généralement être usinées par fraisage CNC.
Pourquoi les pièces complexes font-elles davantage appel au fraisage CNC ?
Le principal avantage du fraisage réside dans sa liberté d’usinage, qui lui permet de réaliser :
- Traitement multi-angles
- structure de cavité profonde
- Contour irrégulier
- Fonctionnalités mineures
- positions complexes des trous
Pour les pièces très complexes de l’industrie moderne, le fraisage est quasiment irremplaçable.
Fraisage CNC 3, 4 et 5 axes
Usinage 3 axes
- pièces planes de base
- Composants structurels conventionnels
Coût inférieur.
Usinage à 4 axes
- Traitement latéral partiel
- Réduisez le nombre d’opérations de serrage
Convient aux pièces de complexité modérée.
Usinage 5 axes
- surfaces complexes
- Structure multi-angles
- Pièces aérospatiales de haute précision
- Composants médicaux complexes
Cela peut réduire considérablement l’accumulation d’erreurs.
Défis du fraisage CNC de l’acier inoxydable
Comparé à l’usinage de pièces en aluminium, le fraisage de l’acier inoxydable est plus difficile. Les principales raisons sont les suivantes :
- Le durcissement du matériau est évident.
- Les outils s’usent plus vite
- Chaleur concentrée
- Débris plus difficiles à enlever
Par conséquent, le fraisage de l’acier inoxydable convient pour :
- rigidité de l’équipement
- Stratégie d’outillage
- expérience en ingénierie
Les exigences sont plus élevées.
Nos capacités de fraisage CNC en acier inoxydable
Zhuohua Hardware propose des services de fraisage CNC de haute précision pour l’acier inoxydable , notamment :
- Fraisage CNC 3 axes
- Usinage 3+2 axes
- usinage à liaison 5 axes
Nous sommes en mesure d’usiner des composants structurels complexes en acier inoxydable et de fournir un support :
- Production d’essai en petits lots
- production de masse
- Traitement de surface
- Inspection de la qualité
- Optimisation DFM
Aider les clients à raccourcir les cycles de développement et à réduire les coûts de fabrication globaux.

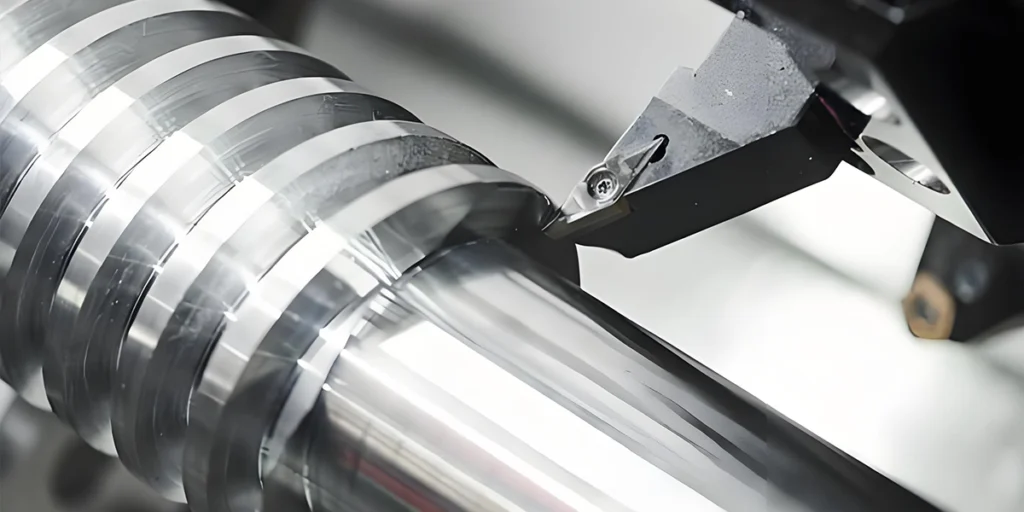

Comment sélectionner le processus pour les structures complexes
Pour les pièces en acier inoxydable, le choix entre le tournage et le fraisage ne dépend pas seulement du « type d’équipement », mais est essentiellement déterminé par la structure de la pièce.
Si les pièces sont principalement cylindriques, telles que des arbres, des joints, des pièces filetées, des bagues, etc., le tournage CNC est généralement le choix privilégié car il présente des avantages en termes de contrôle de la coaxialité, d’efficacité d’usinage et de coût par lot.
Mais si la partie contient :
- Structure à multiples facettes
- Contour extérieur irrégulier
- cavité profonde
- trous latéraux
- surfaces complexes
Le fraisage CNC serait plus approprié.
Nombreux sont les clients qui ont tendance à négliger un point essentiel au début d’un projet : une pièce n’est pas forcément adaptée à un seul processus.
En réalité, de nombreuses pièces complexes en acier inoxydable utilisées dans l’industrie moderne nécessitent souvent une combinaison de tournage et de fraisage pour être réalisées.
Par exemple:
Un connecteur en acier inoxydable peut comprendre :
- Structure circulaire extérieure
- Fil
- Surface de positionnement plane
- trous latéraux
- structure interne
L’utilisation d’un seul procédé est non seulement inefficace, mais peut également augmenter les erreurs de serrage.
Par conséquent, en production, les ingénieurs fondent généralement leurs décisions sur :
- Géométrie de la pièce
- exigences de tolérance
- Taille du lot
- Qualité de surface
- Objectif de coût
Déterminer le meilleur plan de traitement.
La différence entre la production en petites séries et la production de masse
Pour le prototypage et la production en petite série, la flexibilité du processus est souvent plus importante.
Les ingénieurs seront considérés en priorité :
- Réduire les délais de livraison
- Réduire les risques liés au développement
- Réduire la complexité de la programmation
Lors de la production en série, l’accent est mis sur :
- coût unitaire
- efficacité de l’automatisation
- Consistance stable
C’est pourquoi une même pièce peut être traitée selon différentes stratégies à différentes étapes de la production.
Défis courants liés aux pièces complexes en acier inoxydable
Les pièces en acier inoxydable à structure complexe sont souvent confrontées aux défis suivants :
- Déformation du traitement
- Chaleur concentrée
- Usure des outils
- Erreurs de serrage multiples
- Difficulté à retirer les débris des cavités profondes
En particulier, l’acier inoxydable 316 et certains aciers inoxydables à haute résistance nécessitent des normes plus élevées en matière de stabilité des équipements et d’expérience des processus.
Si le fournisseur manque d’expérience en matière de projets complexes en acier inoxydable, les problèmes suivants peuvent facilement survenir :
- Instabilité de taille
- mauvaise qualité de surface
- Le cycle de traitement est trop long.
- Problèmes de cohérence des lots
L’importance de l’optimisation DFM
Dans de nombreux projets, le véritable facteur influençant le coût n’est pas le choix des matériaux, mais la conception structurelle.
Un petit changement apparemment simple, par exemple :
- Ajuster les coins intérieurs
- Augmenter l’espace pour les outils
- Optimisation de la disposition des trous
- Réduire la cavité profonde
Tous ces éléments pourraient réduire considérablement la difficulté de traitement.
C’est pourquoi les usines d’usinage CNC professionnelles fournissent généralement des conseils en matière de DFM (conception pour la fabrication) dès le début d’un projet afin d’aider leurs clients à optimiser les coûts de fabrication tout en garantissant la fonctionnalité.
Dans les projets impliquant des pièces complexes en acier inoxydable, Zhuohua Hardware prendra en compte les éléments suivants :
- propriétés des matériaux
- Chemin de traitement
- exigences de tolérance
- Méthode de serrage
Nous offrons à nos clients des conseils en matière d’optimisation de la fabricabilité afin de les aider à réduire les risques liés à la production de masse ultérieure.

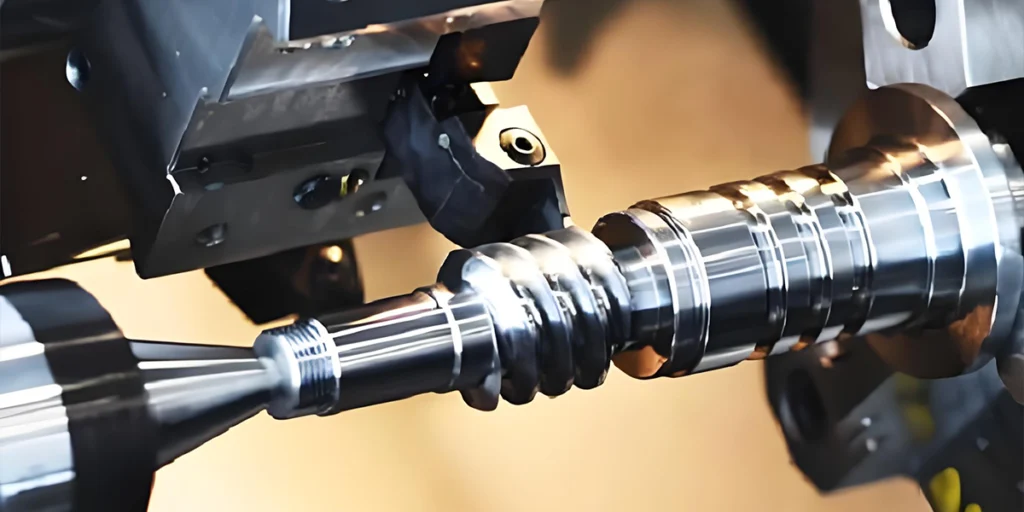

Avantages de l’usinage par fraisage-tournage
Face à la demande croissante de pièces complexes, l’usinage par tournage-fraisage est de plus en plus répandu pour les pièces en acier inoxydable. Le principal avantage de cette méthode réside dans la réduction des opérations de bridage répétées entre différentes machines.
Ceci est particulièrement important pour les pièces en acier inoxydable de haute précision, car chaque opération de serrage supplémentaire peut accroître l’accumulation d’erreurs.
Réduire l’erreur de serrage
Dans les méthodes de fabrication traditionnelles, une pièce complexe peut nécessiter :
- Tournez en premier
- Reusinage
- Reforage
- Positionnement secondaire
Chaque repositionnement peut avoir les effets suivants :
- Coaxialité
- Platitude
- précision de positionnement des trous
Les machines de fraisage et de tournage peuvent réaliser davantage d’opérations en une seule configuration, améliorant ainsi la précision et la stabilité globales.
Améliorer l’efficacité du traitement
Le fraisage et le tournage peuvent également réduire considérablement :
- temps de changement de processus
- temps de manutention manuelle
- Temps d’étalonnage secondaire
Pour les projets de moyenne et grande envergure, le gain d’efficacité est très significatif.
Surtout dans :
- Pièces médicales
- Pièces d’automatisation
- Connecteurs aéronautiques
- composants mécaniques de précision
Dans des secteurs tels que [non spécifié], l’usinage composite par fraisage et tournage devient de plus en plus courant.
Plus adapté aux pièces complexes en acier inoxydable
L’acier inoxydable est intrinsèquement difficile à usiner, et les méthodes traditionnelles multi-processus augmentent souvent les problèmes suivants :
- Risque de déformation thermique
- risque de dommages superficiels
- Écart de précision
Le fraisage et le tournage permettent d’améliorer la qualité globale et la régularité des pièces grâce à un processus d’usinage plus continu.
Nos capacités de fraisage et de tournage
Zhuohua Hardware propose des solutions d’usinage intégrées pour les pièces CNC en acier inoxydable et les pièces complexes.
Nous pouvons effectuer une sélection flexible en fonction de la structure des pièces du client :
- Tournage CNC
- Fraisage CNC
- Fraisage et tournage
- Usinage multi-axes
Pour les projets complexes de pièces OEM en acier inoxydable, nous pouvons également fournir :
- Analyse DFM
- prototypage rapide
- Production d’essai en petits lots
- production de masse
- Support au traitement et à l’inspection des surfaces
Elle répond à tous les besoins de fabrication, du développement à la production de masse.
