Définition de l’usinage de précision de l’acier inoxydable
L’usinage CNC de haute précision de l’acier inoxydable désigne le processus de fabrication de pièces en acier inoxydable qui permet d’atteindre une précision dimensionnelle élevée, une qualité de surface élevée et une grande homogénéité grâce à des équipements CNC avancés, une technologie d’usinage stable et un contrôle qualité rigoureux.
Comparé au traitement ordinaire des métaux, l’acier inoxydable présente les avantages suivants :
- résistance à la coupe plus élevée
- écrouissage plus prononcé
- Accumulation de chaleur plus élevée
- Plus sujet à l’usure des outils
Par conséquent, le traitement de l’acier inoxydable de haute précision repose non seulement sur l’équipement, mais aussi sur l’expérience en matière de traitement, les stratégies de processus et les systèmes de gestion de la qualité.
Dans des secteurs tels que le médical, l’aérospatiale, les équipements d’automatisation, la robotique et les équipements industriels haut de gamme, les erreurs dimensionnelles, les écarts de perçage ou les défauts de surface peuvent affecter directement les performances du produit et la stabilité de l’assemblage.
C’est pourquoi de plus en plus de clients OEM préfèrent choisir des fabricants CNC possédant une expérience professionnelle dans le traitement de l’acier inoxydable.
Que signifie l’usinage de haute précision ?
Tolérances dimensionnelles strictes
Les pièces de haute précision nécessitent généralement :
- Contrôle de taille au micromètre près
- Haute coaxialité
- Planéité élevée
- Répétabilité élevée
Dans les projets concrets, les différentes pièces ont des exigences de précision différentes.
Par exemple:
- Les composants médicaux accordent une plus grande importance à la stabilité de surface et dimensionnelle.
- Les pièces automatisées nécessitent une plus grande attention à la précision d’assemblage.
- Les composants aérospatiaux mettent davantage l’accent sur la cohérence des structures complexes.
Zhuohua Hardware propose actuellement une précision d’usinage allant jusqu’à ±0,02 mm, permettant une production stable de pièces complexes en acier inoxydable.
Qualité de surface supérieure
Les pièces en acier inoxydable nécessitent souvent non seulement une précision dimensionnelle, mais aussi :
- rugosité de surface inférieure
- Aucune marque de couteau apparente
- Sans bavures
- Aucune brûlure de traitement
Notamment dans les équipements de transformation alimentaire, les dispositifs médicaux et les composants structurels, la qualité de surface influe directement sur les performances et l’aspect visuel du produit final.
Par conséquent, l’usinage de haute précision ne se résume pas à la « précision dimensionnelle », mais concerne également la « qualité d’usinage ».
Cohérence des lots
Le véritable défi n’est pas de produire une seule pièce de haute précision, mais de maintenir une qualité constante pour des dizaines, des centaines, voire des milliers d’unités produites.
La constance du lot dépend généralement de :
- Stabilité des équipements
- Gestion de la durée de vie des outils
- Contrôle des paramètres de traitement
- capacité de détection en ligne
- Standardisation des processus
Pour les projets de production de masse à long terme, ces facteurs sont plus importants que la capacité de traitement par lots uniques.
Pourquoi l’usinage de haute précision de l’acier inoxydable est-il plus difficile ?
Le matériau est facile à écrouir.
L’acier inoxydable a tendance à durcir rapidement lors de la coupe. Si les paramètres de l’outil ne sont pas appropriés, cela peut entraîner :
- Usure accélérée des outils
- La qualité de la surface se détériore
- Dérive de taille
- Déformation thermique accrue
Par conséquent, l’usinage de l’acier inoxydable exige un contrôle plus précis des paramètres de coupe.
La chaleur est plus difficile à libérer
Comparé à l’aluminium, l’acier inoxydable a une conductivité thermique plus faible car la chaleur générée lors de sa fabrication se concentre plus facilement dans :
- Couteaux
- surface de la pièce
- zone de découpe
Cela facilite le traitement de l’acier inoxydable pour atteindre les objectifs suivants :
- Variation de taille
- Déformation
- brûlures superficielles
Plus sujet à l’usure des outils
L’usinage de l’acier inoxydable augmentera continuellement la charge sur l’outil.
Surtout dans :
- Usinage de cavités profondes
- usinage de petits trous
- Structure à parois minces
- Acier inoxydable à haute dureté
Dans ce scénario, la maîtrise de la durée de vie des outils influe directement sur la précision d’usinage et les coûts de production.
Par conséquent, afin de garantir un traitement stable à long terme, les usines d’usinage CNC d’acier inoxydable établies mettent généralement en place :
- Base de données sur la durée de vie des outils
- Normes relatives aux paramètres de traitement
- Solutions de traitement correspondant à différents matériaux

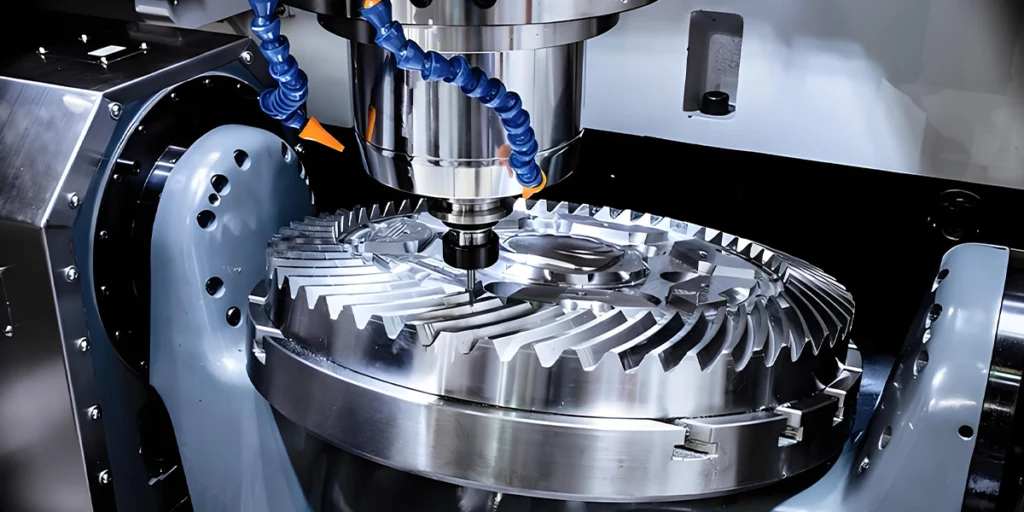

Méthodes de contrôle des tolérances
Dans l’usinage CNC de haute précision de l’acier inoxydable, le facteur déterminant de la qualité des pièces n’est pas seulement l’équipement lui-même, mais l’ensemble du système de contrôle des tolérances.
Pour les pièces de précision, même le plus petit écart peut entraîner :
- L’assemblage a échoué.
- Mauvaise étanchéité
- Interférence de mouvement
- Déclin de la durée de vie des produits
Dans les secteurs des dispositifs médicaux, de la robotique, de l’aérospatiale et des équipements d’automatisation notamment, les clients ont généralement des exigences plus strictes en matière de constance dimensionnelle.
Par conséquent, les fournisseurs professionnels de traitement de l’acier inoxydable mettront en place un processus complet de contrôle des tolérances avant, pendant et après le traitement.
Stratégie de traitement raisonnable
Séparation de l’ébauche et de la finition
Les pièces de haute précision ne sont généralement pas formées en une seule pièce.
- Les processus standard comprennent généralement :
- Ébauche d’usinage
- Semi-finition
- Finition
Le but de cette démarche est le suivant :
- Soulager les contraintes internes dans les matériaux
- Réduire la déformation thermique
- Améliorer la stabilité dimensionnelle finale
Ceci est particulièrement important pour les matériaux difficiles à travailler, comme l’acier inoxydable 316.
Contrôle des paramètres de coupe
Dans l’usinage de l’acier inoxydable, la vitesse de rotation, l’avance et la profondeur de coupe influent toutes directement sur la tolérance finale.
Si les paramètres ne sont pas raisonnables, cela peut facilement conduire à :
- Dérive de taille
- Vibrations de l’outil
- Surface rugueuse
- Durcissement par écrouissage
Une équipe d’ingénieurs expérimentés procédera, en se basant sur :
- Qualité du matériau
- Structure des composants
- Type d’outil
- exigences de surface
Ajustez les paramètres de traitement au niveau le plus approprié.
L’importance des équipements à haute rigidité
L’usinage de haute précision de l’acier inoxydable impose des exigences extrêmement élevées en matière de stabilité des équipements. Notamment dans les domaines suivants :
- Position du trou à faible tolérance
- structure de cavité profonde
- Pièces à parois minces
- Pièces d’arbre long
Lors du traitement, les vibrations de l’équipement peuvent affecter directement la précision dimensionnelle.
Zhuohua Hardware est équipée de machines-outils à commande numérique de grande envergure, notamment :
- Centre d’usinage CNC 3 axes
- Équipement à 3+2 axes
- équipement d’usinage à liaison 5 axes
- Équipement de tournage CNC de haute précision
Il permet un traitement stable des pièces complexes en acier inoxydable.
Système de gestion des outils
De nombreuses erreurs d’usinage proviennent en réalité de l’usure des outils, et les usines professionnelles mettent généralement en place :
- Gestion de la durée de vie des outils
- système de compensation d’outils
- mécanisme de changement d’outil régulier
Cela permet d’éviter :
- La taille change progressivement
- Diminution de la cohérence des lots
- Qualité de surface instable
En particulier dans la production de masse, la gestion des outils est un aspect clé pour garantir la constance.
Conception d’outillage et de dispositifs de fixation
La stabilité du dispositif de fixation influe directement sur la précision d’usinage. Une force de serrage inappropriée peut facilement entraîner :
- Déformation de la pièce
- Écart dimensionnel
- Problèmes de vibration
Par conséquent, pour les pièces complexes en acier inoxydable, des usines spécialisées conçoivent généralement des dispositifs spéciaux pour chaque projet.
Ces solutions de fixation ciblées déterminent souvent les résultats d’usinage finaux, notamment dans :
- Structure à parois minces
- Structure irrégulière
- pièces de positionnement de précision

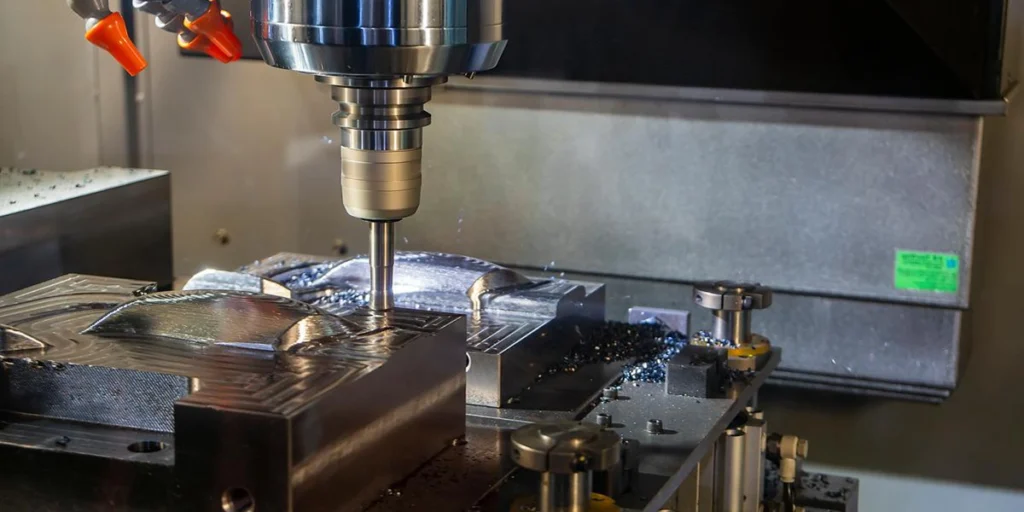

Comment éviter la déformation thermique
La déformation thermique est l’un des problèmes les plus fréquents lors de l’usinage de haute précision de l’acier inoxydable. Du fait de la faible conductivité thermique de ce matériau, la chaleur générée pendant l’usinage tend à se concentrer dans la zone de coupe. Un contrôle thermique inadéquat peut entraîner des dérives dimensionnelles, des brûlures de surface, voire une déformation de la pièce.
La déformation thermique est particulièrement marquée lors de l’usinage de structures à parois minces, de pièces à cavités profondes, de petits composants de précision et de pièces à arbres longs. Par conséquent, l’usinage CNC professionnel de l’acier inoxydable ne se limite pas à la simple découpe, mais implique également la maîtrise de la chaleur, des contraintes et des propriétés du matériau.
Optimiser les paramètres de coupe
La méthode la plus directe pour contrôler la chaleur consiste à régler correctement les paramètres de coupe.
Une vitesse de broche excessive, une profondeur de passe excessive ou une vitesse d’avance instable peuvent toutes entraîner une augmentation rapide de la température localisée, accélérant l’écrouissage et l’usure de l’outil. Les ingénieurs expérimentés élaborent généralement différentes stratégies de coupe en fonction du matériau en acier inoxydable utilisé, comme le 304, le 316 ou le 17-4PH, afin de limiter l’accumulation de chaleur.
Pour les pièces de haute précision, la stabilité de l’usinage est souvent plus importante que la simple recherche d’un usinage à grande vitesse.
Utilisez un système de refroidissement stable
Le liquide de refroidissement ne se contente pas de refroidir l’air, il influe également sur :
- stabilité du retrait des copeaux
- Durée de vie de l’outil
- Qualité de surface
- Constance de la taille
Dans le traitement de l’acier inoxydable, notamment dans les scénarios de perçage profond, de perçage de précision et de traitement en continu, un refroidissement stable peut réduire considérablement le risque de déformation thermique.
Zhuohua Hardware sélectionne des solutions de refroidissement appropriées en fonction des différentes structures de traitement afin d’améliorer la stabilité à long terme des pièces complexes en acier inoxydable.
Traitement par étapes
Pour les pièces complexes en acier inoxydable, l’usinage à la taille finale n’est généralement pas effectué en une seule opération.
De nombreux projets de haute précision utilisent :
- Ébauche d’usinage
- Semi-finition
- Finition
L’objectif de la méthode de traitement par phases est de libérer progressivement les contraintes internes du matériau et de réduire l’importante déformation thermique causée par une seule coupe.
Réduire la contrainte de serrage
De nombreuses pièces se déforment non pas entièrement à cause de la chaleur de coupe, mais aussi à cause de la méthode de serrage.
Si la force de serrage est excessive, notamment lors de l’usinage de pièces en acier inoxydable à parois minces, la pièce risque de subir une déformation élastique après son desserrage. C’est pourquoi les usines spécialisées optimisent généralement la conception du montage en fonction de la structure de la pièce afin de réduire l’impact des contraintes de serrage sur la précision dimensionnelle.

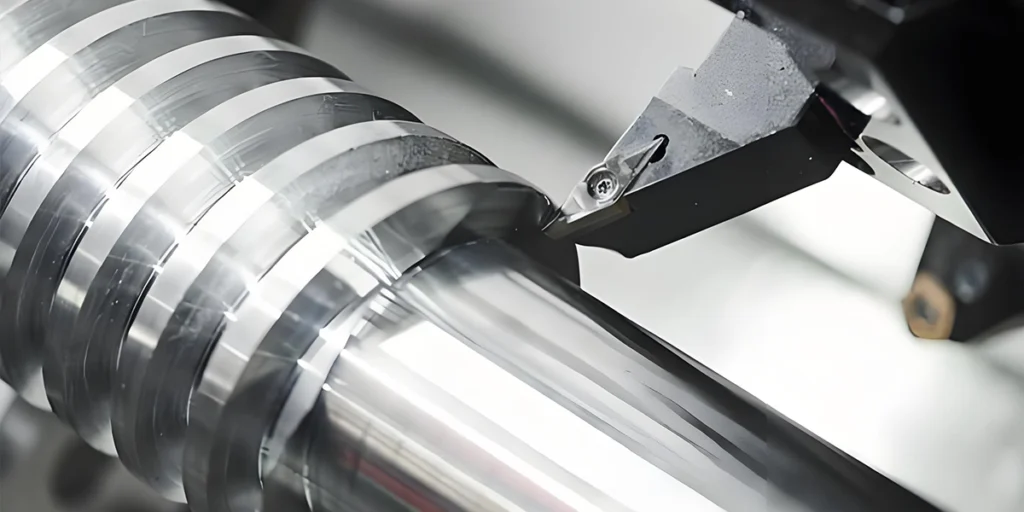

Tests et contrôle de la qualité
Le véritable défi de l’usinage de haute précision de l’acier inoxydable ne réside pas seulement dans l’usinage lui-même, mais dans la manière de garantir de façon constante que chaque lot de pièces réponde aux exigences des plans.
Pour les clients OEM, la constance des lots, la traçabilité et la stabilité à long terme sont souvent plus importantes que la précision des échantillons individuels. C’est pourquoi les fournisseurs établis de machines-outils CNC pour acier inoxydable mettent généralement en place des systèmes de contrôle qualité complets.
Inspection du premier article
Avant le lancement de la production en série, un contrôle du premier article est généralement effectué. Son but est de vérifier :
- Les dimensions correspondent-elles aux plans ?
- La tolérance est-elle stable ?
- Le processus de traitement est-il raisonnable ?
- La qualité de la surface est-elle conforme aux normes ?
Cela permet d’identifier les problèmes avant la production en série, réduisant ainsi le risque de retouches ultérieures.
Contrôle de la qualité des processus
Les pièces de haute précision ne sont pas « inspectées après usinage ».
Une usine véritablement stable surveillera en permanence les dimensions critiques pendant le traitement.
Particulièrement pour :
- Position du trou à faible tolérance
- Structure à haute coaxialité
- zone d’assemblage de précision
- Pièces complexes avec de multiples processus
L’inspection des processus permet d’éviter efficacement les écarts entre les lots.
Équipement de test de précision
L’usinage de haute précision doit être associé à des capacités de test de haute précision.
Les usines professionnelles de traitement de l’acier inoxydable disposent généralement des équipements suivants :
- Machine de mesure de coordonnées CMM
- Altimètre
- Équipement de test de rugosité
- Outils d’inspection des filetages
- Équipement de mesure de projection
Utilisé pour vérifier les dimensions critiques et la qualité de surface.
Zhuohua Hardware peut fournir des rapports d’inspection dimensionnelle et des documents de qualité conformes aux exigences du client, répondant ainsi aux besoins des projets industriels, médicaux et de fabrication haut de gamme.
Gestion de la cohérence des lots
Pour les projets de production de masse à long terme, la constance est véritablement cruciale.
Les usines matures sont généralement organisées comme suit :
- Paramètres de traitement standardisés
- Gestion de la durée de vie des outils
- système d’enregistrement des processus
- processus de traçabilité de la production
Cela garantit une qualité constante d’un lot à l’autre, réduisant ainsi les risques liés à l’assemblage ultérieur et au service après-vente pour les clients.

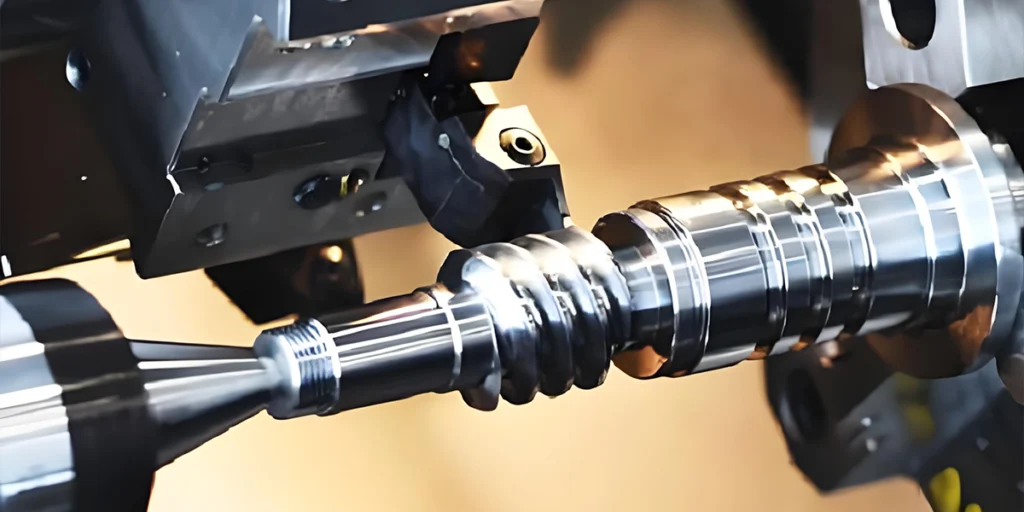

Compétences clés des usines professionnelles
Lorsqu’ils recherchent des fournisseurs de machines-outils CNC pour l’acier inoxydable, de nombreux clients ont tendance à négliger un point : la capacité d’usinage de haute précision ne se limite pas aux capacités de l’équipement, mais concerne les capacités de l’ensemble du système de fabrication.
En particulier pour les matériaux comme l’acier inoxydable, difficiles à travailler, l’équipement, les procédés, l’expérience en ingénierie, le contrôle qualité et la gestion de la production influent directement sur la qualité des pièces finales.
expérience en ingénierie
Même en utilisant le même équipement, différentes usines peuvent produire des résultats finaux complètement différents.
Car la transformation de l’acier inoxydable repose en grande partie sur :
- Stratégie d’outillage
- Séquence de traitement
- expérience en matière de contrôle thermique
- Conception de luminaires
- Gestion de la tolérance
Une équipe d’ingénieurs expérimentée peut identifier à l’avance les risques liés au traitement et optimiser les plans de production pendant la phase DFM (conception pour la fabrication).
Capacité d’usinage multi-axes
Les pièces complexes en acier inoxydable nécessitent généralement :
- Traitement à multiples facettes
- structure de cavité profonde
- Usinage de surface
- Haute précision de positionnement
Par conséquent, les capacités des équipements multi-axes influent directement sur la qualité des pièces et l’efficacité du traitement.
Prise en charge matérielle Zhuohua :
- Usinage CNC 3 axes
- Usinage 3+2 axes
- usinage à liaison 5 axes
Il permet de réduire le besoin de serrage secondaire et d’améliorer la précision d’usinage des pièces complexes.
Du prototype à la production de masse
De nombreuses usines sont douées pour le prototypage, mais pas pour la production de masse.
Un fournisseur véritablement mature doit posséder les qualités suivantes :
- Capacité de prototypage rapide
- Capacité de production d’essais en petits lots
- Capacité de production stable à grande échelle
Cela permet aux clients de maintenir une chaîne d’approvisionnement stable tout au long du processus de développement et de production en série du produit.
Capacité de fabrication intégrée
Les projets de fabrication modernes mettent de plus en plus l’accent sur l’efficacité de la chaîne d’approvisionnement. Outre l’usinage CNC de l’acier inoxydable lui-même, les clients exigent généralement :
- Traitement de surface
- Tournage de précision
- Fraisage CNC
- Support d’assemblage
- Inspection de la qualité
Zhuohua Hardware propose une solution de fabrication complète, du traitement des matières premières à la post-production, permettant ainsi à ses clients de réduire les coûts de communication au sein de la chaîne d’approvisionnement et de raccourcir le cycle global de leurs projets.
