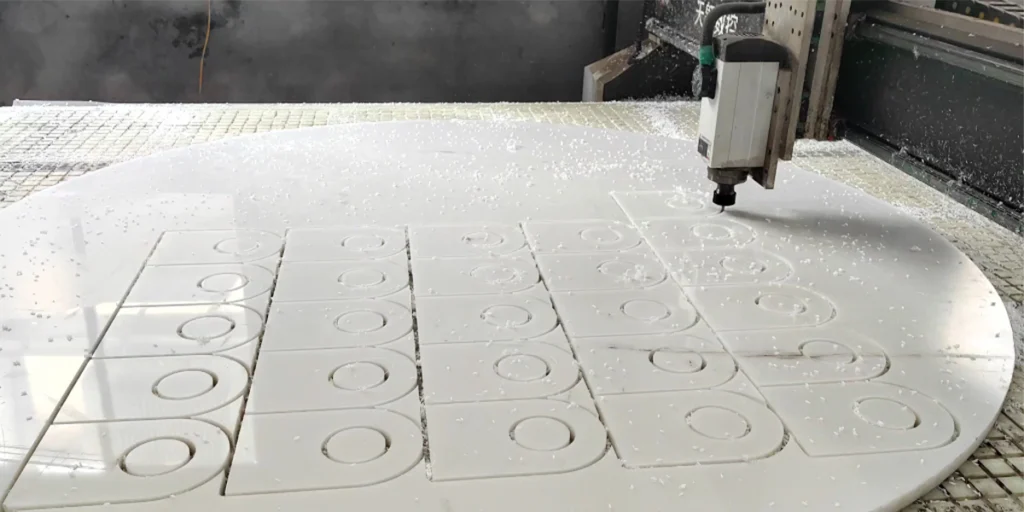

CNCフライス盤の動作原理
CNCフライス盤の動作原理は、基本的にデジタルプログラムを用いて工作機械の動きと切削工程を精密に制御することであり、これにより加工は人間の経験に頼ることなく、事前に設定された指示に従って自動的に完了する。
このプロセス全体は、「プログラム命令、システム計算、機器実行」という3つの連続したステップとして理解できる。
まず、部品の設計図と加工要件に基づいて、部品の形状、寸法、加工経路、切削パラメータが、手動プログラミングまたはCAMソフトウェアを使用してCNCプログラムに変換されます。これらのプログラムは通常、GコードとMコードの形式で存在し、工具の移動方法、切削タイミング、切削速度が明示的に指定されます。
次に、加工プログラムがCNCシステムに入力されます。CNCシステムはプログラムを解析・計算し、複雑な加工経路を多数の連続的かつ精密な動作コマンドに分解します。これにより、工作機械は単に「点から点へ」移動するのではなく、設定された軌道に沿って安定して動作することができます。
その後、CNCシステムは計算された指示を駆動システムに送信し、駆動システムは工作機械の様々な可動部品を連動させて動作させ、工具と工作物の間に正確な相対運動を生み出します。同時に、スピンドルはフライスを高速回転させ、制御された条件下で材料を切削し、徐々に目標形状に加工します。
加工工程全体を通して、工作機械は実際の動作状態を継続的に監視し、プログラム指示と比較します。何らかのずれが生じた場合、システムは自動的に修正を行い、加工工程の安定性、再現性、および高い精度を維持します。
デジタル制御と機械的な動作との高度な連携によって、CNCフライス盤は高効率かつ高精度な自動金属切削を実現できる。
CNCフライス加工の基本方法
CNCフライス加工とは、CNCシステムの制御下で回転するフライスを用いてワークピースから材料を除去する加工方法を指します。フライス加工方法は、カッターとワークピースの接触パターン、切削方向、加工対象によって異なります。これらの基本的な方法を理解することで、CNCフライス盤が実際の加工において、さまざまな部品のニーズにどのように柔軟に対応できるかを理解するのに役立ちます。
切断方法による分類
一般的なCNCフライス加工法には、主に周辺フライス加工とエンドミル加工がある。
外周フライス加工は、フライス盤の外周にある切削刃を用いて切削を行う。切削刃はワークピースの表面に順次進入・退出するため、平面、溝、段差などの構造物の加工に適している。
エンドミル加工は、フライス盤の端面にある切削刃を用いて切削を行う加工方法です。大きな平面の加工によく用いられ、効率性を確保しながら良好な表面品質を実現できます。
切断方向によって区別される
工具の回転方向と工作物の送り方向の関係に基づいて、フライス加工はアップカットフライス加工と従来型フライス加工に分類できる。
クライムフライス加工では、工具の切削方向が工作物の送り方向と一致し、切削プロセスが比較的安定するため、表面品質の向上や工具摩耗の低減に有利ですが、工作機械の高い安定性が求められます。
逆フライス加工では、工具の切削方向が送り方向と逆になるため、高い適応性と装置のクリアランスの影響を受けにくいという利点があります。特定の加工条件下においては、依然として実用的な価値があります。
処理対象別に分類
実際の生産現場では、CNCフライス加工は、加工段階に応じて、荒加工、中仕上げ加工、仕上げ加工に分けられるのが一般的です。
粗加工は、余分な材料を迅速に除去することに重点を置き、効率性を最優先する。
半仕上げ工程は、寸法や形状を制御し、後続の加工工程に備えるために用いられる。
仕上げ工程では、最終製品の仕上がりを実現するために、寸法精度と表面品質に重点が置かれます。
CNCフライス盤は、さまざまなフライス加工方法を合理的に組み合わせることで、効率性、精度、安定性のバランスを実現し、多様な加工ニーズに対応することができます。
フライス盤のコア構造
CNCフライス盤による加工作業の安定かつ高精度な完了は、各種主要部品の協調動作に依存している。フライス盤の機種によって構成は異なる場合があるものの、基本的な構造はほぼ同じである。
ベッドと柱
工作機械の基本的な支持構造は、通常、高強度鋳鉄または鋼で作られており、機械全体の重量を支え、全体の剛性と安定性を確保するために使用されます。優れた構造剛性は、CNCフライス盤の連続的かつ安定した加工にとって重要な前提条件です。
スピンドルボックスとスピンドル
CNCフライス盤の中核となる機能ユニット。スピンドルは工具を回転させ、切削に必要な動力を供給する役割を担い、その回転速度と動作安定性は加工効果に直接影響します。スピンドルヘッドストックはスピンドルを支え、動力を伝達することで、切削加工をスムーズかつ制御可能な状態に保ちます。
作業台
加工中のワークピースを固定・支持し、プログラム指示に従って位置決めするために使用されます。適切なクランプおよび位置決め方法により、ワークテーブルは加工中のワークピースの安定性を確保し、その後の切削作業のための信頼できる基盤を提供します。
ガイドシステムとサーボシステム
工作機械の様々な可動部品の精密な動きを実現する役割を担うのがガイドレールです。ガイドレールは動きを誘導・支持し、サーボシステムはCNCシステムの指示に従って移動速度と位置を制御することで、工具と工作物が設定された軌道に沿って協調して移動できるようにします。
CNC制御システム
これは基本的にフライス盤全体の「頭脳」にあたる部分です。加工プログラムを受け取り、主軸、作業台、および各種動作軸の動作を調整することで、機械全体があらかじめ定められた工程に従って加工作業を自動的に完了できるようにします。
CNCフライス盤が効率性、安定性、加工能力において傑出した存在となるのは、まさにこれらのコア構造の合理的な設計と連携によるものであり、現代の製造業において広く利用される重要な設備となっている。
CNCフライス盤はどのような金属を加工できますか？
CNCフライス盤は材料への適応性が高く、様々な一般的な金属や合金を加工できます。異なる金属の強度、硬度、切削特性の違いは、加工の難易度や用途に直接影響します。
アルミニウム合金
アルミニウム合金は、CNCフライス加工で最も一般的に使用される材料の一つです。軽量で加工性に優れ、高い表面仕上げを容易に実現できるため、航空宇宙、自動車、電子部品の加工に広く用いられています。
ステンレス鋼
アルミニウム合金は優れた耐食性と構造強度を持ち、食品加工機器、医療機器、工業部品などに広く用いられている。一方、ステンレス鋼はアルミニウムに比べて、機器の安定性や加工精度に関してより高い基準が求められる。
炭素鋼
アルミニウム合金は、低コストかつ高強度であるため、構造部品や一般機械部品の加工に広く用いられており、工業製造において最も広く使用されている金属材料の一つとなっている。
銅および銅合金
アルミニウム合金は、優れた電気伝導性、熱伝導性、そして優れた加工性を備えているため、電気部品、放熱部品、精密構造部品の加工に広く用いられている。
チタン合金
アルミニウム合金は、高強度、軽量性、耐食性に優れていることで知られ、航空宇宙分野や医療分野で広く使用されています。加工はやや難しいものの、CNCフライス盤を使用すれば、複雑な部品でも確実に加工できます。
さらに、ニッケル基合金やマグネシウム合金などの一部の高性能合金材料もCNCフライス盤で加工することができ、主に高い性能が要求される特殊産業で使用されています。
総じて、CNCフライス盤は、従来の工業用金属から高性能合金まで、ほとんどの加工ニーズに対応でき、高い汎用性と柔軟性を備えている。
CNCフライス盤の典型的な応用例
CNCフライス盤は、高い加工精度、安定性、適応性を備えているため、様々な製造分野で広く使用されており、特に複雑な構造や厳しい寸法要件を持つ部品の加工に適しています。
金型製造
CNCフライス盤は、金型キャビティ、コア、および様々な複雑な輪郭構造の加工に広く用いられています。安定した切削制御により、金型の寸法精度と表面品質が効果的に確保され、プラスチック金型、ダイカスト金型、プレス金型などの製造要件を満たします。
航空宇宙産業
CNCフライス盤は、主に高強度で複雑な形状の構造部品や重要部品の加工に使用されます。これらの部品は通常、高い精度と信頼性が求められますが、CNCフライス盤は制御された条件下で複雑な輪郭の加工を完了することができます。
自動車製造
NCフライス盤は、エンジン部品、シャーシ構造部品、各種機能部品の加工に広く使用されており、大量生産のニーズを満たすだけでなく、特注部品や少量生産にも適しています。
一般機械製造
CNCフライス盤は、歯車、ベアリングハウジング、コネクタなどの主要部品の加工に一般的に使用され、様々な機械設備に安定した信頼性の高い構造的基盤を提供する。
電子工学および医療分野
CNCフライス盤は、主に精密な構造部品や機能部品の加工に使用され、寸法精度要件を満たすとともに、製品の一貫性と信頼性を向上させます。
総じて、CNCフライス盤は、従来型の工業製造から高度な加工まで、幅広い加工作業に適しており、現代の製造システムにおいて不可欠な設備となっている。
