CNC工作機械にはどのような種類がありますか？
CNC工作機械には多くの種類があり、単にその名前を列挙するだけでは混乱を招きやすい。
実際の応用においては、CNC工作機械は通常、単一のタイプに分類されるのではなく、さまざまな観点から分類される。
理解を容易にするために、CNC工作機械の種類を以下の一般的な寸法から見ていきましょう。
処理方法による分類
これは最も直感的で一般的な分類方法であり、主に工作機械が材料をどのように加工するかに基づいています。
金属切削用CNC工作機械
材料は切断工具で切断され、余分な材料が除去されて、所望の形状とサイズに加工される。
一般的なタイプとしては、CNC旋盤、CNCフライス盤、CNC研削盤、CNCボール盤などがあり、これらは様々な金属部品の加工に広く用いられている。
金属成形用CNC工作機械
主に切削ではなく、押出成形、プレス加工、曲げ加工などによって材料を成形する。
一般的な設備としては、CNC曲げ加工機、CNCパンチング加工機、CNCパイプ曲げ加工機などがあり、これらは主に板金やパイプの加工に使用されます。
特殊CNC工作機械
電気、光、熱、化学薬品などのエネルギーを利用して加工を行うため、従来の切削加工方法では加工が難しい材料や構造物の加工に適している。
例としては、CNCレーザー加工機、放電加工機（EDM）、ワイヤ切断機などが挙げられる。
動作制御方式による分類
この分類方法は、工作機械の制御能力と加工経路に重点を置いている。
ポイントツーポイント制御CNC工作機械
これは、工具や作業台をある位置から別の位置へ正確に移動させることのみを制御し、移動中に切削作業を行わないようにするものです。
リニア制御CNC工作機械
点位置決めだけでなく、直線軌道に沿った切断作業も実行できる。
輪郭制御CNC工作機械
複数の座標軸を協調的に制御できるため、複雑な曲線や曲面に沿ってツールを連続的に移動させることが可能であり、現在最も広く使用されているタイプである。
連結軸の数による分類
これは、工作機械を選定する際に多くのユーザーが非常に重視する重要な要素であり、主に工作機械の複雑なデータ処理能力を反映している。
- 2軸および3軸CNC工作機械
- 4軸および5軸CNC工作機械
- 軸数の多い多軸CNC工作機械
工作機械の軸数が多いほど、より複雑な空間加工が可能になりますが、同時に設備、プログラミング、コストに対する要求も高まります。軸数の異なる工作機械は、それぞれ異なる複雑さの部品加工に適しています。
工作機械の構造による分類
構造的なレイアウトの観点から見ると、CNC工作機械はさまざまなタイプに分類でき、これは加工スペースや適用可能なワークピースのサイズに直接影響します。
- 垂直型CNC工作機械
- 横型CNC工作機械
- ガントリーCNC工作機械
- その他の複合材または特殊構造の工作機械
構造形態の選択は、通常、部品のサイズ、重量、および加工安定性と密接に関連している。

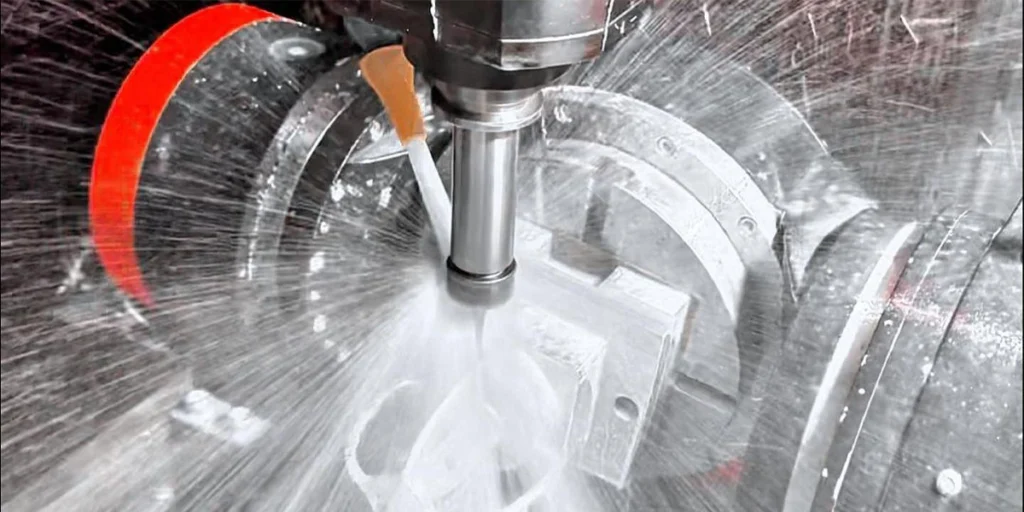

CNCフライス盤
CNCフライス盤は、最も広く使用されているCNC工作機械の一つであり、多くのCNC加工の場面において「汎用装置」としても用いられています。
高速回転するフライス工具を用いて、ワークピースを複数の方向から切削することで、必要な形状と構造を加工する。
CNCフライス盤の基本的な加工方法
主に工作物を回転させるCNC旋盤とは異なり、CNCフライス盤の核心的な特徴は次の点にある。
- 切削工具が回転することで切削を行う。
- 加工物は通常、作業台に固定される。
- 複数の方向への送り動作を実行可能
この加工方法は、平面、溝、穴、複雑な輪郭の加工に非常に適しており、高い柔軟性を提供します。
CNCフライス盤はどのような材料を加工できますか？
CNCフライス盤は様々な材料への適応性が高く、加工可能な一般的な材料には以下のようなものがあります。
- 各種金属材料（アルミニウム合金、鋼、ステンレス鋼など）
- エンジニアリングプラスチック
- 複合材料および非金属材料（アクリル、炭素繊維など）
使用できる材料の種類が豊富なことは、CNCフライス盤が広く普及している重要な理由の一つです。
CNCフライス盤が加工に適した部品の種類
部品構造の観点から見ると、CNCフライス盤は一般的に以下の加工に使用されます。
- 平らな形状の部品
- 溝と段差のある構造部品
- 多面的な機械加工を必要とする部品
- 比較的複雑な形状を持つが、安定した寸法精度が求められる部品
CNCフライス盤は、多品種少量生産や特注加工において特に広く用いられている。
CNCフライス盤の典型的な応用例
CNCフライス盤はその汎用性の高さから、以下のような多くの産業で広く利用されています。
- 機械製造および機器部品加工
- 金型および工具の製造
- 電子製品用構造部品の加工
- 航空宇宙および自動車部品
工作機械の構成や加工能力に関する要件は、用途によって異なります。
CNCフライス盤の主な特徴
概して、CNCフライス盤には以下のような典型的な特徴があります。
- 適用可能な材料の範囲が広い
- 柔軟な処理と高い汎用性
- 様々な複雑な構造を持つ部品の加工に適しています。
- 他のCNC機器との併用も容易です。
こうした特性から、CNCフライス盤は、CNC加工において最も基本的かつ中核的な工作機械の一つとなることが多い。
CNC旋盤
CNC旋盤は、主に工作物を回転させて加工するCNC工作機械の一種であり、主に様々な回転部品の加工に使用されます。
実際の生産現場では、外円、内穴、端面などの構造物の加工を完了するためによく使用され、シャフトやディスク部品の加工における中核的な設備である。
CNC旋盤の基本的な加工方法
CNC旋盤の加工特性は、以下のように簡潔にまとめることができます。
- ワークピースが高速回転する
- この工具は、固定された軌道に沿って切削を行う。
- 処理は安定しており、再現性も非常に高い。
この加工方法は、強い対称性と高い同軸度が求められる部品の加工に非常に適しています。
CNC旋盤が加工に適した部品の種類
部品構造の観点から見ると、CNC旋盤は主に以下の加工に使用されます。
- 各種シャフト部品
- 円筒形または円錐形の部品
- 内ねじまたは外ねじのある部品
- 高い同軸度を必要とする回転部品
形状が規則的で、寸法精度に対する要求が高い部品の場合、CNC旋盤は明らかに優位性を持つ。
CNC旋盤の一般的な応用事例
加工安定性が高いため、CNC旋盤は以下のような用途で広く使用されています。
- 機械設備部品の製造
- 自動車部品加工
- 標準ハードウェア部品の製造
- さまざまな量産シナリオ
中規模から大規模生産においては、CNC旋盤は高い効率性と一貫性を維持できることが多い。
CNC旋盤の主な特徴
総じて、CNC旋盤には以下の特徴があります。
- 特に回転部品の加工に適しています
- 高い処理効率と安定した再現性。
- 大量生産が容易
- 他のCNC機器との互換性が非常に高い
CNC加工システムでは、複雑な部品の加工全体を完了させるために、CNC旋盤とCNCフライス盤がしばしば組み合わせて使用されます。
CNC彫刻機
CNC彫刻機は、高速かつ軽量な切削を特徴とするCNC装置の一種であり、主に材料の精密加工や輪郭成形に使用されます。
従来のCNCフライス盤と比較して、CNC彫刻機は切削量が多いことよりも、表面の細部や加工精度に重点を置いている。
CNC彫刻機の加工特性
加工方法に関して言えば、CNC彫刻機は一般的に以下の特徴を備えています。
- 高速スピンドル回転、精密切削に適しています
- 1回の切削深さを小さくし、表面仕上げを重視する。
- 加工がスムーズなので、複雑な構造にも適しています。
この加工方法は、外観と細部の精度に高い基準が求められる部品に最適です。
CNC彫刻機で一般的に加工される材料
CNC彫刻機は、主に以下のような比較的柔らかい、または加工しやすい材料の加工に使用されます。
- 木材および集成材製品
- アクリルやプラスチックなどの非金属材料
- アルミニウム合金などの軽量金属材料
彫刻機は、これらの材料に対してより優れた表面仕上げと加工効率を実現できる。
CNC彫刻機の典型的な応用例
実際の用途では、CNC彫刻機は一般的に次のような場面で使用されます。
- 看板、広告、ディスプレイ製品の加工
- モデルおよびサンプル製作
- 電子製品の筐体およびパネルの加工
- 微細な質感や模様を必要とする部品の機械加工
これらのアプリケーションシナリオでは、外観の一貫性と細部へのこだわりが非常に高いことが求められるのが一般的です。
CNC彫刻機の主な配置
総じて、CNC彫刻機は以下のような用途に適しています。
- 微細構造と浅い加工
- 軽負荷、非重切削作業
- 高い表面仕上げが求められる加工要件
CNC加工システムにおいて、CNC彫刻機は通常、CNCフライス盤やCNC旋盤を補完する補助装置として使用されます。
マシニングセンター
マシニングセンターは、複数の加工工程を統合したCNC工作機械です。通常はCNCフライス盤をベースとしていますが、自動工具交換装置やより高度な制御機能を備えています。
その最大の利点は、複数の処理操作を一度のセットアップで完了できる点にある。
マシニングセンターの基本特性
一般的なCNC工作機械と比較して、マシニングセンタは一般的に以下の特徴を備えています。
- 自動工具交換装置を搭載しているため、複数の工程を連続して完了させることができます。
- 処理における高度な自動化
- 複数回のクランプ操作によって発生するエラーを削減します。
- 全体的な処理効率と安定性を向上させる
これらの特性により、マシニングセンタは複雑な部品の加工において明確な優位性を発揮する。
マシニングセンターに適した加工タイプ
加工能力の観点から見ると、マシニングセンターは一般的に以下の用途に使用されます。
- 複数の連続工程で加工される部品
- 複雑な構造と多数の加工工程を持つ部品
- 高い寸法精度と安定性が求められる部品
フライス加工、穴あけ加工、ねじ切り加工など、複数の加工を同時に行う必要がある場合、マシニングセンタがより適した選択肢となることが多い。
マシニングセンターの典型的な応用例
実際の生産現場では、マシニングセンターは一般的に以下の分野で使用されています。
- 機械設備および工業部品の加工
- 金型および工具の製造
- 自動車および関連部品の加工
- 処理効率の向上を必要とする大量生産プロジェクト
効率性と安定性を最優先する加工ニーズにおいては、マシニングセンタは高い応用価値を持つ。
CNC工作機械における加工センターの配置
概して、マシニングセンターは次のように理解できます。
- CNCフライス加工に基づく
- 自動化システムによる効率向上
- 中～高難易度の部品加工に適しています。
CNC加工システムでは、マシニングセンターは通常、効率重視の統合的な加工作業を行い、他の種類のCNC工作機械との分業と連携を形成します。
各タイプの主な用途
異なる種類のCNC工作機械の間には、「どちらがより高度なのか」「どちらが必ずしも優れているのか」といった絶対的な関係はありません。重要なのは、それらが特定の加工ニーズに適しているかどうかです。
実用的な観点から見ると、様々なCNC工作機械は通常、それぞれ異なる加工タスクを実行する。
CNCフライス盤の主な用途
CNCフライス盤は主に以下の用途に使用されます。
- 様々な平面構造および輪郭構造の機械加工
- 多面体・多機能部品の一般機械加工
- 小ロット生産、多品種生産、またはカスタマイズ部品生産
CNCフライス盤はその汎用性の高さから、ほとんどのCNC加工の場面で使用できる。
CNC旋盤の主な用途
CNC旋盤は以下のような用途に最適です。
- シャフトやディスクなどの回転部品の機械加工
- 高い同軸度と真円度が求められる部品
- 中規模から大規模な反復生産作業
通常の回転部品の加工においては、CNC旋盤の方が効率的な場合が多い。
CNC彫刻機の主な用途
CNC彫刻機は一般的に以下の用途に使用されます。
- 微細な輪郭と浅い構造の処理
- 高い表面仕上げが求められる部品
- 非金属材料または軽金属材料の加工シナリオ
重切削加工よりも、細部へのこだわりを重視している。
マシニングセンターの主な用途
マシニングセンターは主に以下の用途で使用されます。
- 複数の工程を連続して完了させる必要がある部品。
- 複雑な構造と多数の加工工程を持つ製品
- 処理効率と一貫性に対する要求が高いプロジェクト
マシニングセンターは、クランプ作業の回数を減らし、全体的な効率を向上させるという点で明確な利点がある。
用途に応じて適切なCNC工作機械を選択する方法
モデルを選択する際は、以下のガイドラインに従ってください。
- 主に回転構造を持つ部品の場合、CNC旋盤が好ましい選択肢となるでしょう。
- 複雑な部品構造と多くの特徴 → CNCフライス盤またはマシニングセンター
- 細部への高い要求と表面仕上げ → CNC彫刻機
- 効率性と多工程統合の追求 → マシニングセンター
部品の構造と加工目標を明確に定義することは、単に装置のパラメータを比較することよりも重要な場合が多い。
