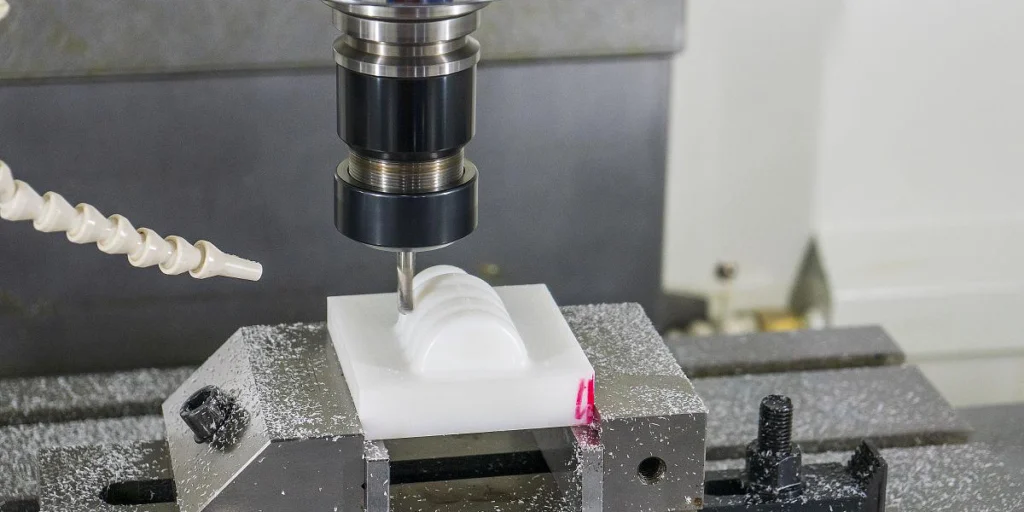

5軸CNC工作機械とは何ですか？
5軸CNC工作機械は、5つの連動運動軸を備えたCNC工作機械の一種で、複雑な構造、可変角度、および高い精度が要求される部品の加工に使用されます。
従来の3軸CNC工作機械をベースに、5軸CNCは2つの回転軸を追加することで、加工工程中に工具や工作物が直線的に移動するだけでなく、空間内で角度や姿勢を変えることも可能にする。
5軸CNCにおける「軸」とは何を意味しますか？
5軸CNCには通常、以下のものが含まれます。
3つの直線軸：
- X軸（左と右）
- Y軸（前面と背面）
- Z軸（上側と下側）
2つの回転軸：
- 通常はA軸、B軸、C軸のうちいずれか2つ。
- 工具またはワークピースの回転角度を制御するために使用されます。
これらの5つの軸は、CNCシステムの制御下で同時に、かつ協調して動作することができ、これが「5軸リンク機構」という名前の由来となっている。
5軸CNCの主要機能
5軸CNC工作機械と3軸CNC工作機械の本質的な違いは、「軸の数が多い」ことではなく、以下の点にある。
- 切削工具は、複数の角度からワークピースにアプローチすることができる。
- 切削方向は、加工プロセス中に動的に調整できる。
- 三軸工作機械では困難または不可能な加工姿勢を実現できる。
簡単に言うと、5軸CNCマシンとは、複雑な形状を伴う加工問題を解決するために設計された装置である。
3軸CNCが「規則的で平面的な直線構造」に適しているとすれば、5軸CNCは「多くの曲面、複雑な角度、複雑な構造」を持つ部品の加工に特化して使用される。
5軸CNC工作機械の動作モード
5軸CNC工作機械の核心は、5つの軸がどのように連携して動くかにある。回転軸が加工プロセスにどのように関与するかによって、5軸CNCの動作モードは大きく2種類に分けられる。
5軸連動加工（同期動作モード）
5軸リンク加工では、5つの軸すべてが同時に動作に関与します。
- X、Y、Zの線形軸は、ツールの空間的な位置を決定する役割を担っています。
- 工具または加工物の角度を調整するために、2つの回転軸が使用されます。
機械加工工程では、切削工具の位置と角度が継続的に変化し、常に適切な姿勢で加工対象物の表面に接触するようにします。
この作業方法は、以下のような場合によく用いられます。
- 曲面が連続的に変化する部品
- 複数の角度と方向を持つ複雑な構造
- 複数の加工工程を一度の段取りで完了させる必要があるシナリオ。
5軸連動機構の本質は、加工工程中に工具が「移動、回転、切削を同時に行う」ことを可能にし、それによって3軸工作機械では実現が難しい空間的な切削経路を完成させることにある。
5軸方向加工（インデックス／位置決め方式）
5軸方向加工において、回転軸の主な機能は位置決めである。
- まず、回転軸を使用して、工具またはワークピースを所定の角度に調整します。
- そして、X、Y、Zの3つの直線軸によって切断が完了する。
- 切削加工中、回転軸は固定されたままであり、リンク機構の動きには関与しない。
異なる角度で領域を加工する必要がある場合は、回転軸の角度を再調整し、加工プロセスを繰り返す。
この方法の特徴は以下のとおりです。
- 加工ロジックは3軸CNCのそれに近い。
- 表面変動に対する要求が低い
- 操作とプログラミングは比較的直感的です。
構造の異なる工作機械の実装方法
構造が異なる5軸CNC工作機械の例：
- 両振りヘッドタイプ
- デュアルターンテーブル
- 1回のスイングと1回のターン
5軸加工の実装方法には多少の違いがあるかもしれないが、その核心的な目的は変わらない。すなわち、直線軸と回転軸の連携によって、工具や工作物が空間内でより多くの自由度を獲得できるようにし、それによって複雑な部品の加工を完了させることである。
5軸CNC工作機械の利点
5軸CNC工作機械の最大の利点は、加工姿勢の柔軟性にあり、それによって精度、効率、安定性が向上する点にある。これらの利点は「軸数が多い」こと自体から生まれるのではなく、5軸同時加工方式から生まれるのである。
常に適切な切削角度を維持する
加工工程において、5軸CNC工作機械は回転軸を介して工具の姿勢をリアルタイムで調整できるため、工具は常にワークピースの表面に、より適切な角度で接触することができる。
この機能は、以下の処理に使用されます。
- 不規則な曲面
- 傾斜面
- 空間曲線構造
タイミングは特に重要であり、不適切な切削角度によって引き起こされる切削効率の低下や表面品質の不安定化といった問題を効果的に回避できる。
工具干渉を低減し、加工安定性を向上させる
複雑な構造で加工スペースが限られている部品を扱う場合、5軸CNC工作機械は、工具やワークピースの角度を調整することで、干渉領域を柔軟に回避することができる。
これにより、処理中に以下のことが可能になります。
- より短く、より剛性の高い切削工具を使用する
- 工具の振動と破損リスクを低減する
- 処理全体の安定性と制御性を向上させる。
1回のクランプで多面加工が完了
5軸CNC工作機械は、1回の段取りで複数の面や角度の加工を完了できるため、繰り返し分解や再配置を行う必要性を低減できます。
その直接的な結果は以下のとおりです。
- クランプ誤差が大幅に低減されます
- 加工精度の一貫性が向上しました
- 生産プロセスがよりスムーズになる
全体的な処理効率を向上させる
5軸連動加工により、切削工具はより合理的な切削経路と切削方法を採用することができ、不要な段階的な加工や中間工程を削減できる。
特に複雑な構造物の加工において、5軸CNCはしばしば以下のことが可能です。
- 個々の部品の処理サイクルを短縮する
- その後のトリミングや再加工の工程を減らす
- 全体的な生産ペースを改善する
機械加工面の品質を向上させる
5軸CNC工作機械は、加工中に工具が不適切な切削状態になることを回避できるため、以下の利点があります。
- 表面の波紋や工具痕を軽減する
- 表面の均一性を向上させる
- その後の仕上げや研磨の必要性を軽減します
5軸CNC工作機械は、複雑な部品の加工に適しています。
5軸CNC工作機械は、3軸加工に取って代わるものではなく、複雑な構造、可変角度、加工姿勢の制限といった課題を解決するために特別に設計されています。以下のような特徴を持つ部品は、一般的に5軸CNCによる加工に適しています。
複雑な曲面部品
部品の表面に連続的に変化する空間的な曲面が含まれている場合、一方向のみに切削すると、精度と表面品質を保証することが困難になることが多い。
5軸CNC工作機械は、切削中に工具が常に曲面と接触するように工具角度を調整できるため、以下のような加工に適しています。
- 連続した自由曲面部品
- 傾斜またはねじれた形状の外形
- 表面の均一性に対する要求が高い成形構造物
複数の角度と特徴を持つ不規則な形状の部品
同一のワークピース上に、複数の部品が同時に存在する場合がある。
- 異なる方向の穴
- 複数の傾斜面または傾斜穴
- 非対称な構造的特徴
5軸CNCマシンを使用することで、1回の段取りで多角度加工を完了できるため、複数回の反転や位置決めによって生じる誤差の蓄積を回避でき、複雑な全体構造を持つ不規則な形状の部品の加工により適しています。
深い空洞と空間的に制約のある構造部品
深い空洞や凹面、あるいは閉鎖された領域を持つ部品の場合、従来の3軸加工では長い切削工具を使用する必要があり、振動や精度に関する問題が容易に発生する可能性がある。
5軸CNC工作機械は、傾斜工具で加工領域に入り、より短く安定した工具で切削を完了できるため、以下の加工に適しています。
- 深空洞構造部品
- 内部スペースが限られた部品
- 多層構造の内部輪郭構造
多面体形状および高精度組立部品
部品が高い位置精度を維持し、複数の面に適合する必要がある場合、複数のクランプを使用すると、全体の整合性に容易に影響を及ぼします。
5軸CNC工作機械は、1回の段取りで多面加工を完了でき、以下のような用途に適しています。
- 多面精密部品
- 厳密な相対位置精度が求められる構造部品
- 高い組み立て精度が求められる機能部品
高精度、少量生産、または特注部品
少量生産やカスタマイズ加工の場合、部品は構造が複雑で高い精度が求められることが多く、単一の部品のために複雑な金型を設計することは適切ではありません。
5軸CNC工作機械は高い加工柔軟性を備えており、最小限の工具変更で複雑な構造物の加工を可能にするため、高精度・少量生産部品の生産ニーズにより適している。
5軸CNC工作機械の代表的な応用産業
複雑な構造の加工、高精度、多角度加工において大きな利点を持つ5軸CNC工作機械は、加工品質と一貫性に対する要求が高い製造分野、特に以下の産業で一般的に使用されています。
航空宇宙産業
航空宇宙部品は一般的に、複雑な構造、高い材料強度、極めて厳しい精度要件を特徴とする一方で、軽量設計も重視される。
5軸CNC工作機械は、1回の段取りで多角度加工や複雑な表面加工を完了できるため、誤差の蓄積を効果的に低減し、そのため以下のような用途で広く使用されています。
- 航空機構造部品の機械加工
- 航空機エンジンの主要部品の製造
自動車製造業界（特に新エネルギー分野）
自動車の軽量化と構造統合が進むにつれ、部品の形状はより複雑になり、加工の一貫性と効率性に対する要求が高まっている。
5軸CNC工作機械は、複雑な外殻、曲面、および複数の穴を持つ部品の加工において大きな利点があり、一般的に次のような用途に使用されます。
- 新エネルギー車の主要構造部品
- 高精度電力システム関連部品
金型製造業界
金型加工は通常、多数の複雑なキャビティ、曲面、および移行フィレットを伴うため、極めて高い表面品質と全体的な精度が求められる。
5軸CNC工作機械は、分解や繰り返し位置決め作業を削減し、金型の一貫性と成形精度を向上させることができます。したがって、以下の点において：
- 自動車ボディパネル金型
- 射出成形金型やダイカスト金型に広く使用されています。
医療機器業界
医療機器部品は、ほとんどが高精度で小型かつ複雑な構造を持つ部品であり、極めて高い加工安定性と表面品質が求められる。
5軸CNC工作機械は加工角度を柔軟に調整でき、以下のような用途に適しています。
- 埋め込み型医療機器
- 精密医療機器用構造部品
造船・重機製造業
船舶や大型機器の部品は、一般的にサイズが大きく構造が複雑であり、複数の方向において高い加工精度が求められる。
5軸CNC工作機械は、大きな曲面や多角度構造部品の加工において大きな利点があり、一般的に以下のような用途に使用されます。
- 船舶推進システムに関連する部品
- 大型構造物および耐荷重部品の製造
鉄道輸送とハイエンド機器製造
鉄道輸送やハイエンド機器の分野では、部品は高強度、軽量、複雑な構造といった特性を持つことが多い。
5軸CNC工作機械は、精度を確保しながら加工効率を向上させることができ、以下のような用途に適しています。
- 鉄道輸送の主要構造部品
- ハイエンド機器の主要構成要素
軍事産業および高信頼性製造分野
軍事製品は、構造的な信頼性、加工の一貫性、および長期的な安定性を重視するため、製造工程において極めて高い制御性が求められる。
5軸CNC工作機械は、主に以下の用途に使用されます。
- 高信頼性構造部品
- 複雑な複合材料および特殊構造物の加工
要約する
5軸CNC加工の真価は、「軸数が多い」ことにあるのではなく、加工の自由度と全体的な効率が大幅に向上することにある。5軸工作機械は、多軸連携により、複雑な構造や複数の角度の加工を1回の段取りで完了できるため、精度、表面品質、生産効率の面で従来の3軸加工方法よりも格段に優れている。
複雑な曲面加工能力、クランプ誤差の低減、高精度要求への対応能力といった特長から、5軸CNC工作機械は、航空宇宙、自動車製造、金型製作、医療機器といったハイエンド製造分野において不可欠な設備となっています。複雑な部品加工と安定した品質を追求する企業にとって、5軸CNC加工は「ハイエンドな選択肢」から「必要不可欠な能力」へと徐々に変化しつつあります。
