多関節ロボットアームは、複数の機械部品と伝達部品で構成されており、それぞれが異なる機能を果たし、それらが一体となってロボットアーム全体の動作能力、精度、安定性を決定します。
構造的に、一般的なロボットアームは主に以下の主要コンポーネントで構成されています。
- 関節系（肩関節、肘関節、手首関節）
- リンク機構および構造部品
- ギアとトランスミッションシステム
- エンドエフェクタ
- センサーおよび取り付け構造
これらの構成要素は完全な運動連鎖を形成し、動力入力からエンドエフェクタの動作までの全プロセスを実現します。
関節系（肩関節、肘関節、手首関節）
関節はロボットアームの主要な動作単位です。各関節は一定の回転自由度を提供し、複数の関節を組み合わせることで複雑な動作を実現します。
一般的に以下のように分類されます。
- 肩関節：ベースと上腕をつなぎ、機械全体の重量を支える高負荷部品です。
- 肘関節：上腕と前腕をつなぎ、可動域を広げる役割を担う。
- 手首関節：手首の先端に位置し、主に姿勢の調整や細かい運動能力に用いられる。
ジョイントは通常、以下と統合されています。
- 電動モーター
- 減速機
- ベアリングシステム
- 出力構造
その構造的特徴は以下のとおりです。
- 高集積
- 高精度フィット
- 同軸度と組立精度に対する高い要求
実際の応用においては、関節部分は直接以下の点に影響を与える。
- 動作精度
- 再現性
- 全体的な安定性
したがって、ロボットアームの加工精度という点では、関節関連部品は通常、最も要求の厳しい部品の一つとなる。
関節システムは「ロボットアームの動き方」を決定するものであり、機械全体の中で最も重要かつ複雑な部分です。その性能は、設計だけでなく、部品の加工精度や組み立て品質にも左右されます。

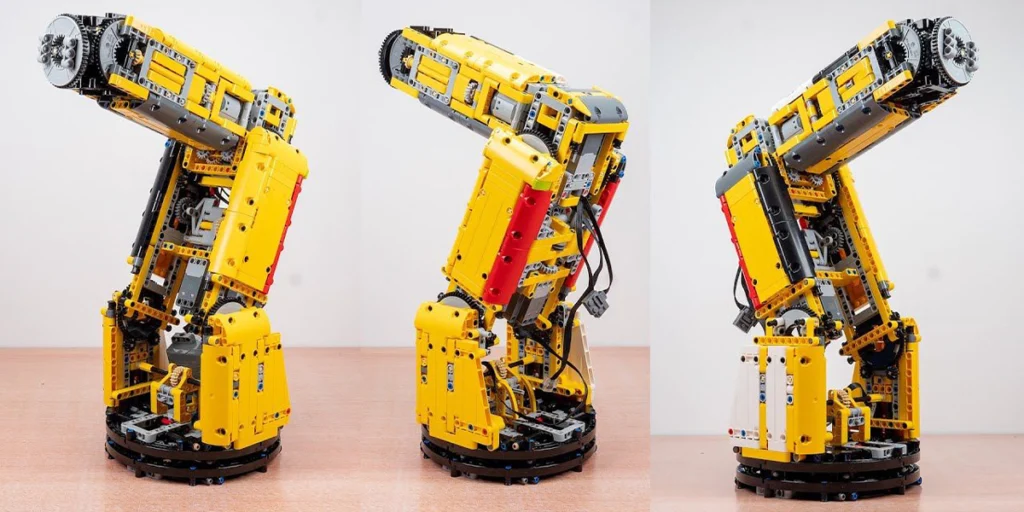

リンク構造とメインフレーム
リンク機構はロボットアームの主要部分であり、様々な関節を接続し、ある関節から次の関節へと動力を伝達するために使用される。
構造的に、コネクティングロッドは通常以下の要素から構成されます。
- 上腕
- 前腕
- 各種接続プレートおよび支持構造
これらの構成要素が一体となってロボットアームの骨格を形成し、その全体的な剛性と動作範囲を決定する。
構造的特徴
関節システムと比較すると、リンク機構は駆動機能を持たないが、機械全体の性能にとって同様に重要である。
- 十分な強度と剛性を備えている必要がある。
- 同時に、重量を可能な限り最小限に抑える（慣性を低減する）。
- 長期運転中も変形しないことを保証します
この設計では、一般的に以下の要素が用いられます。
- 中空構造または補強リブ設計
- 軽量素材（アルミニウム合金など）
- 一体構造により組み立てエラーが軽減されます
精度への影響
リンク機構の加工精度は、ロボットアーム全体の精度に直接影響します。例えば、
- 平行度と垂直度のずれは、運動軌道の誤差につながる可能性がある。
- 構造的な剛性が不十分だと、荷重がかかった際に微小な変形が生じる可能性がある。
- 多段階の連結は累積的な誤差を増幅させる。
これらの問題は最終的にエンドエフェクタの位置決め精度に反映されるだろう。
処理要件
一般的なコネクティングロッド部品は、通常、以下のような加工特性を備えています。
- サイズは大きいが、安定した精度が求められる
- 多面加工（多軸加工または複数回のクランプ操作が必要）
- 取り付け面と嵌合穴は多数あります。
主な制御ポイントは以下のとおりです。
- 穴位置精度と位置精度
- 取り付け面の平坦性
- 全体的な構造的一貫性
したがって、リンク機構自体は駆動には関与しないものの、ロボットアームの剛性と精密な伝達能力を決定づける要素であることがわかる。その製造品質は、機械全体の安定性と長期的な性能に直接影響を与える。
ギアとトランスミッションシステム
ロボットアーム内部では、動力伝達や速度・トルク変換のためにギアや伝動装置が用いられます。これらはモーターと実際の可動構造をつなぐ重要な構成要素です。
多関節ロボットアームにおける一般的な伝達方式には、以下のようなものがある。
- ギアトランスミッション
- 惑星伝達構造
- 減速機の内部伝達部品（RV、高調波）
これらの構造は通常、ジョイント内部に組み込まれており、モーターおよび出力軸とともに完全な駆動ユニットを形成する。
構造的特徴
送電システムの主要機能は以下のとおりです。
- モーターの出力を、ジョイントの使用に適したトルクに変換する。
- スムーズで制御可能な動作プロセスを確保する
- 振動とエネルギー損失を低減する
したがって、これらのタイプの部品は一般的に以下の特徴を備えています。
- 高精度メッシュ作成要件
- 高い表面品質が求められる
- 長期運転時の耐摩耗性
ロボットアームの性能への影響
伝達システムの品質は、ロボットアームの性能に直接影響します。例えば、以下のような点が挙げられます。
- ギアの誤りは、変速の不均一につながる可能性があります。
- 過剰なギャップは位置決め精度に影響を与える可能性があります。
- 噛み合い不良は振動や騒音の原因となる。
多関節システムでは、これらの問題は各段階で増幅され、最終的にはエンドエフェクタの動作精度に影響を与える。
加工および製造要件
歯車や伝動部品は、高い製造基準が求められる典型的な高精度部品である。
- 歯形精度と噛み合い精度
- 同軸度と真円度の制御
- 熱処理後の寸法安定性
- 表面粗さ制御
同時に、これらのタイプの部品は通常、以下の要件を満たす必要があります。
- 精密旋削および研削加工
- 厳格な公差管理
- 安定したバッチ一貫性
したがって、歯車と伝動システムは動力伝達の安定性と精度を決定づけるものであり、ロボットアームの性能を支える重要な基盤の一つであることがわかる。これらの加工品質は、ロボットアームの精度、騒音レベル、および耐用年数に直接影響を与える。

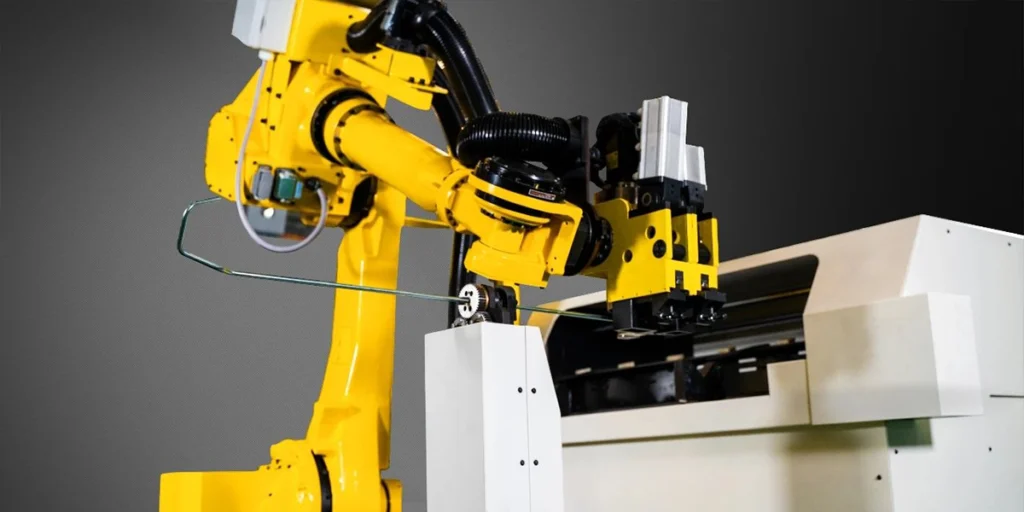

エンドエフェクタ
エンドエフェクタは、ロボットアームの中でワークピースに直接接触し、特定の作業を実行するために使用される部分です。ロボットアームの機能を実現する上で、エンドエフェクタは最後の重要なリンクとなります。
用途に応じて、エンドエフェクタにはさまざまな形状があり、一般的なタイプには以下のようなものがあります。
- グリッパー（物をつかんで移動させるために使用される）
- 真空吸盤（軽量物の取り扱い用）
- 溶接工具（溶接トーチなど）
- 研削工具および切削工具
- 特注工具および治具
構造的特徴
エンドエフェクタは一般的に以下の特徴を備えています。
- 特定のプロセスに合わせたカスタマイズ設計
- 高い交換頻度（様々な作業に対応可能）
- 比較的コンパクトな構造
実際の用途においては、エンドエフェクタは以下の点を考慮する必要があります。
- 機能実装能力
- 重量制御（機械全体の負荷に影響します）
- 設置と交換が容易
ロボットアームの性能への影響
エンドエフェクタはシステムの末端に位置しているが、その設計はロボットアーム全体の性能に直接影響を与える。
- 過体重は関節への負担を増加させる。
- 構造的不安定性は精度に影響を与える可能性がある。
- 設置ミスは位置ずれの原因となる可能性があります。
特に精密な作業場面においては、エンドエフェクタの製造品質が作業結果を直接左右する。
加工特性
エンドエフェクタは通常、特注部品であり、その製造要件には以下の特徴があります。
- 主に少量生産または一点生産
- 複雑な構造、ほとんどが非標準的な設計
- 強さと重さのバランスを取る必要がある
主な制御ポイントは以下のとおりです。
- インストールインターフェースの精度
- 機能性表面加工品質
- 全体的な構造的一貫性
したがって、エンドエフェクタがロボットアームの「動作」を決定するが、その設計と製造品質が具体的な応用効果に直接影響を与えることがわかる。
実際の生産においては、これらの部品は特定の工程に合わせてカスタマイズする必要があることが多く、高い加工の柔軟性と精度が求められる。
センサーおよび取り付け構造
センサーは、ロボットアームの動作中に様々な状態データを取得するために使用され、精密な制御と安定した動作を実現するための重要な構成要素である。
一般的な種類は以下のとおりです。
- エンコーダ（位置および角度フィードバック）
- 力/トルクセンサー
- 視覚システム（カメラ）
- 近接センサーまたは位置センサー
これらのセンサー自体は構造的な支持には関与しないが、その設置方法はデータの精度に直接影響を与える。
設置構造の機能
センサーの安定かつ正確な動作を確保するためには、通常、以下のような専用の取り付け構造が必要となります。
- センサーブラケット
- 取り付けベースと接続プレート
- 調整および位置決め構造
これらの構造は、以下のことを保証する必要があります。
- 正確な設置場所
- 長期運転中はオフセットは発生しない
- 振動や変形の影響を受けない
精度への影響
センサーの精度は、センサー自体の性能だけでなく、取り付け構造の製造工程の品質にも左右される。
- 取り付け面の凹凸は測定結果に影響を与える可能性があります。
- 位置ずれは、不正確なフィードバックデータにつながる可能性がある。
- 構造的な緩みは信号の変動を引き起こす可能性がある。
高精度ロボットアームでは、こうした種類の誤差も増幅され、最終的には全体の制御性能に影響を与える。
処理要件
センサー取り付け部品は、一般的に以下の特徴を備えています。
- 小型ながら、高い精度が求められる。
- 取り付け面と穴の位置に関する厳格な要件
- 繰り返しインストールを行う際には、高い一貫性が求められる。
主な制御ポイントは以下のとおりです。
- 穴位置精度
- 取り付け面の平坦性
- 複数回の組み立て後の安定性
これらの部品はサイズは小さいものの、ロボットアーム全体の精度と安定性に直接的な影響を与える。
