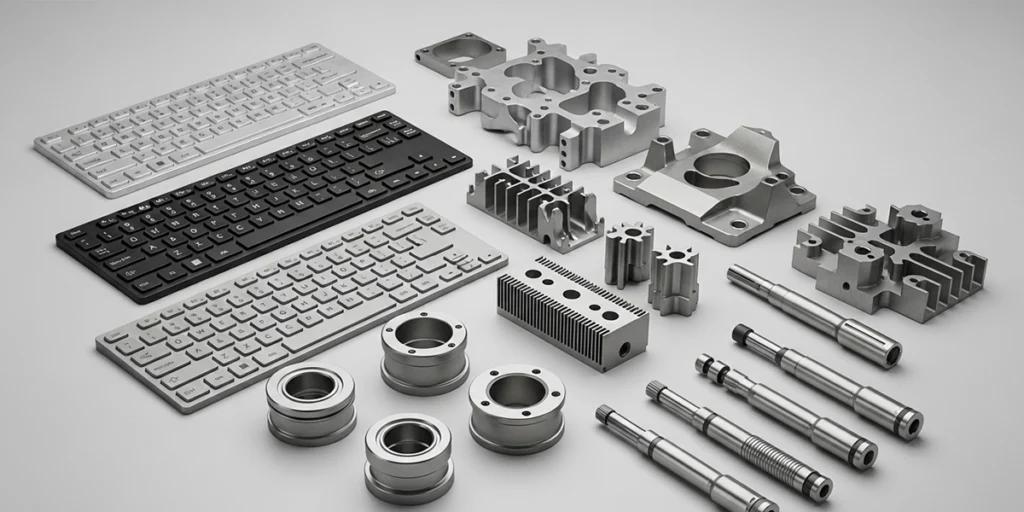

CNC工作機械で加工できる金属の種類
CNC工作機械は金属加工において幅広い用途があり、金属の種類によって硬度、加工性、用途が大きく異なります。一般的に加工可能な金属は、概ね以下のように分類できます。
1. 鉄系金属
この種の金属は機械製造において最も一般的に使用されており、加工に関する豊富な経験があり、様々なCNC加工に適しています。
- 炭素鋼：Q235鋼や45鋼など、強度と被削性のバランスが良く、構造部品や一般機械部品によく使用されます。
- 40Crや42CrMoなどの合金鋼は、強度と耐摩耗性に優れているため、高い耐荷重性が求められる部品に適している。
- ステンレス鋼：304や316などは、耐食性に優れており、食品、医療、化学産業などで幅広く使用されている。
- 鋳鉄：ねずみ鋳鉄とダクタイル鋳鉄を含み、優れた振動減衰特性を持ち、工作機械や設備部品によく使用される。
2. 非鉄金属
非鉄金属は一般的に軽量で熱伝導率が高いため、精密機械加工において非常に広く用いられている。
- アルミニウム合金：軽量で加工しやすく、ほとんどのCNC工作機械に適しており、CNC加工において最も一般的な材料の一つです。
- 真鍮や青銅などの銅合金は、優れた電気伝導性と耐摩耗性を持ち、電気部品や精密部品によく用いられる。
- チタン合金：強度と耐食性に優れているが、加工が難しいため、航空宇宙分野や医療分野でよく用いられる。
- マグネシウム合金：低密度で、軽量化が強く求められる部品に適している。
3. 特殊用途金属
これらの種類の材料は、一般的に高い設備性能とプロセス制御を必要とする。
- 高温合金：主に高温・高負荷環境下で使用される主要部品に用いられる。
- 硬質合金：極めて高い硬度と耐摩耗性を持ち、主に金型や耐摩耗部品の加工に使用されます。
- 金や銀などの貴金属は、電子部品や精密部品の加工によく使用されます。
一般的に、最もよく使用される金属のほとんどはCNC工作機械で加工可能です。重要なのは、材料特性に応じて適切な工作機械の構成と加工方法を選択することであり、これがその後の工程管理と品質管理の基礎となります。
CNC工作機械を使った金属加工方法
CNC工作機械を用いた金属加工は、基本的に「要件の明確な定義」から「安定した実行」までの一連のプロセスです。重要なのは複雑な操作ではなく、明確なプロセスと各ステップの適切な実行です。一般的には、以下の手順で実行できます。
1. 処理要件を定義する
加工前に、金属材料の種類、寸法要件、精度等級、特別な表面処理要件の有無など、部品の基本情報を確認してください。このステップの鍵は、どのような部品を製作するのかを把握し、後々の修正作業を回避することです。
2. 適切なCNC工作機械を選択する
部品の構造と加工方法に基づいて、CNC旋盤、CNCフライス盤、またはマシニングセンターのいずれを使用するかを決定し、工作機械のストローク、出力、および精度が金属加工の要件を満たしているかどうかを確認する。
3. 加工物を準備し、固定する。
金属原料を適切な治具にしっかりと固定し、安定したクランプ位置を確保してください。クランプの信頼性は、加工工程の安全性と寸法精度に直接影響します。
4. 切削工具を取り付け、工具設定を完了します。
加工要件に応じて適切な切削工具を取り付け、工具設定作業を完了し、正しい加工基準を確立します。このステップの目的は、工作機械が切削工具と工作物の位置関係を正確に判断できるようにすることです。
5．処理手順を準備し、確認する。
CNC加工プログラムは、部品構造に基づいて作成されます。実際の加工を行う前に、ツールパスや加工順序に明らかな問題がないことを確認するために、チェックまたは空運転が行われます。
6. 処理を開始し、動作状況を確認します。
自動加工モードに入った後は、工作機械がスムーズに動作しているか、切削が正常であるかを注意深く確認し、加工プロセス全体が制御可能な条件下で完了するようにします。
7. 加工後、部品を検査します。
加工後、ワークピースを取り外し、その基本寸法と外観をチェックして、部品が期待される要件を満たしていることを確認してから、次の工程または後続の加工に進みます。
このプロセスは、一般的な金属CNC加工のほとんどのシナリオに適用可能であり、標準化された操作とエラーの削減に重点を置くことで、その後の精密制御と品質安定性の基盤を築きます。
CNC工作機械による金属加工プロセス
CNC工作機械における金属加工は、通常、標準化された再現可能なプロセスに従います。このプロセスの目的は、加工効率、寸法の一貫性、および安定した品質を確保することであり、一般的に以下の段階に分けられます。
1. 処理要件の確認
本格的な機械加工を行う前に、金属材料の種類、部品の構造、寸法範囲、および精度要件を明確にする必要があります。この段階で、使用する工作機械の種類、加工方法、および工程の複雑さが決定されます。
2. プロセス計画
部品の特性に基づき、加工順序、荒加工と仕上げ加工の区分、複数クランプや多面加工が必要かどうかなどを含めた加工計画を作成し、実際の加工に向けた全体的な準備を行う。
3. CNCプログラミングと経路計画
CNCプログラムは加工計画に基づいて生成され、工作機械が期待どおりに金属切削を完了できるように、工具経路、加工順序、および基本的な切削パラメータが決定されます。
4. 試運転と工程確認
正式な処理を行う前に、プログラムのチェックや試運転を行い、処理経路が妥当であるかどうか、また干渉、衝突、明らかな処理リスクを回避できるかどうかを確認してください。
5. 形式処理の実行
工程が正しいことが確認された後、正式な加工段階が開始されます。工作機械は、加工の安定性を確保することに重点を置きながら、設定されたプログラムに従って金属切削加工を行います。
6．処理完了と結果確認
加工が完了した後、次の加工または組み立て段階に進む前に、部品の寸法と外観が期待どおりであるかどうかを確認するための基本的な検査が行われます。
このプロセスは、ほとんどのCNC金属加工シナリオに適用可能です。重要なのは、プロセスが明確で、各ステップが制御可能であるため、その後の精密制御と品質最適化のための安定した基盤が構築される点です。
CNC工作機械による金属加工における一般的な注意事項
CNC工作機械を用いた金属加工において、たとえ正しいワークフローに従っていても、細部の取り扱いを誤ると加工結果に悪影響を及ぼす可能性があります。実際の加工において考慮すべき、最も一般的で注目すべき点をいくつか以下に挙げます。
1. 金属材料の特性の決定
金属の種類によって、硬度、靭性、熱伝導率が大きく異なります。加工を行う前に、材料の特性を基本的なレベルで理解し、すべての金属に同じ加工方法を用いることは避けるべきです。
2. 工具と材料のマッチング
切削工具の材質と構造は、加工する金属の種類に適合していなければなりません。不適切な切削工具を使用すると、摩耗が加速したり、切削が不安定になったり、部品の品質に悪影響を及ぼしたりする可能性があります。
3. 切削パラメータ制御
切削速度、送り速度、切削深さは、適切な範囲内に維持する必要があります。これらのパラメータを高く設定しすぎたり低く設定しすぎたりすると、加工効率の低下や精度の不安定化につながる可能性があります。
4. 加工中の熱と変形
金属加工時には熱が発生します。熱を適切に制御しないと、加工物の変形や寸法誤差が生じる可能性があります。そのため、冷却と加工のリズムには十分な注意を払う必要があります。
5. クランプの安定性と再現性
クランプが不十分であったり、位置決めが不均一であったりすると、特に複数回のクランプやバッチ処理の際に、寸法誤差が生じやすくなります。
6. 処理状況の継続的な監視
加工工程中は、切削音、切りくずの状態、工作機械がスムーズに作動しているかどうかに注意を払う必要があります。異常があれば、速やかに発見し、調整しなければなりません。
これらの予防措置は複雑なものではありませんが、加工の安定性や完成品の信頼性を左右する重要な要素です。CNC工作機械による金属加工において、これらは決して無視できない基本的な側面です。
金属加工におけるCNC工作機械の応用事例
CNC工作機械は金属加工において幅広く使用されており、様々な産業や部品の種類に対応しています。以下に、読者がCNC加工の実用的な価値を直感的に理解できるよう、いくつかの主要な応用例を示します。
1. 自動車製造
- エンジン部品：シリンダーブロック、シリンダーヘッド、クランクシャフト、コネクティングロッドなどの高精度複雑部品の機械加工。
- ギアボックスハウジング：寸法精度と表面品質を確保するために、フライス加工、穴あけ加工、ボーリング加工などの工程を行います。
- 車体構造部品：フレーム、縦梁、横梁などの大型部品には、大ストロークかつ高精度なCNC加工が必要となる。
- バッテリートレイやモーターハウジングといった新エネルギー車の部品は、材料の均一性に対して高い要求が課せられる。
2. 航空宇宙
- 胴体と翼：アルミニウム合金またはチタン合金の板材を切削加工するため、高い精度と安定性が求められる。
- エンジンブレード：チタン合金やニッケル基高温合金の複雑な曲面は、主に5軸CNC加工機を使用して加工されます。
- 着陸装置と締結部品：高精度かつ高強度な部品であり、加工中の工作機械の剛性と熱安定性を厳密に管理する必要がある。
3. 造船
- 船体構造部品：船体プレート、リブ、キールなどの大型部品の切断およびフライス加工。
- 船舶用動力システム部品：ディーゼルエンジンブロック、クランクシャフト、プロペラなどの主要部品の精密機械加工。
- 艤装部品：キャビン構造やパイプ支持部材などの金属部品を、バッチ処理で効率的に加工する。
4. 金型製造
- 射出成形金型：キャビティとコアの精密加工により、複雑な曲面形状と高い寸法精度を実現します。
- プレス金型：金型の寿命を確保するために、パンチとダイの刃先を機械加工します。
- ダイカスト金型：金型品質を向上させるためのキャビティ研磨および仕上げ。
5. 建設機械
- 掘削機のブーム、アーム、フレームなどの大型構造部品は、粗加工と精密加工を受ける。
- 油圧部品：油圧シリンダー、バルブ本体など、高い精度と表面品質が求められる部品。
- トランスミッション部品：ギア、スプロケット、ドライブシャフトなど、精度とトランスミッション性能を確保する部品。
6. 動力機器製造
- 発電機部品：回転子と固定子のフライス加工および穴あけ加工。
- 変圧器部品：鉄心、巻線支持部、高精度加工。
- 送電機器部品：絶縁体支持部材、避雷器ハウジングなど、量産に適しています。
7. 鉄道輸送
- 車両ボディの構造部品：フレーム、ルーフパネル、サイドウォールパネル。寸法精度と表面品質を確保します。
- 台車部品：車輪セット、車軸箱、ブレーキディスクなど、高精度加工により信頼性を確保しています。
- 内装部品：シートブラケットやアームレストなどの金属部品を高効率で加工します。
8. 医療機器
- 手術器具：鉗子、はさみ、クランプなど、高い精度と表面品質が求められる。
- 埋め込み型医療機器：高精度かつ高清浄度で製造されたチタン合金製の骨支持材および歯科インプラント。
- 医療機器部品：CTやMRIなどの機器に使用される金属製の構造部品および伝送部品。
9. 電子機器および電気機器
- 携帯電話のフレーム：アルミニウム合金またはステンレス鋼製で、精密にフライス加工、穴あけ、ねじ切り加工が施されています。
- ヒートシンク：CPUおよび電源ユニットのヒートシンクには、精密な機械加工と高品質な外観が求められます。
- コネクタ：寸法精度と接触性能を確保し、量産を可能にする。
10. 冶金設備製造
- 圧延機設備部品：ロール、圧延機フレーム。高精度と高強度を保証します。
- 製鋼設備部品：高炉、転炉、電気炉などの構成部品であり、加工中に高い安定性が求められる。
- 金属加工装置の構成部品：せん断機、曲げ加工機、パンチングマシンの部品など、効率的かつ精密な製造を保証します。
要約する
CNC工作機械は金属加工において不可欠な役割を果たしています。工作機械、切削工具、加工工程を適切に選択することで、様々な金属に対して高精度かつ高効率な加工を実現できます。材料選定や操作手順から、注意事項、各種産業における実用化に至るまで、これらの重要なポイントを習得することで、企業や加工担当者は生産効率の向上、加工品質の確保、そしてCNC加工の真価を最大限に引き出すことができます。
