CNCフライス盤には何種類ありますか？
製造の観点から見ると、CNCフライス盤は「数量」ではなく、構造形式と加工能力によって分類されます。エンジニアリングおよび調達の意思決定において最も一般的で、かつ最も重要な3つのタイプは、立形フライス盤、横形フライス盤、およびガントリーフライス盤です。これらは、加工精度、効率、およびコスト構造に直接影響を与えます。
直立 vs. 水平
立型CNCフライス盤
特徴：
- スピンドルは作業台に対して垂直である。
- コンパクトな構造で汎用性が高い
- プログラミングとクランプ処理は比較的簡単です。
適用可能なシナリオ：
- 平面加工、空洞加工
- 金型、構造部品、および小型から中型の部品
- 多品種少量生産
制限事項：
- 切削屑の排出能力は平均的です（深溝加工時には切削屑が蓄積しやすい傾向があります）。
- 複雑な側面構造に対する処理効率が低い
横型CNCフライス盤
特徴：
- スピンドルの水平配置
- 通常は回転テーブルと組み合わせて使用されます（多面加工が可能になります）。
- 剛性が高く、重切削に適しています
適用可能なシナリオ：
- 箱型部品（ギアボックス、ハウジングなど）
- 多面加工部品
- 中規模から大規模生産
利点：
- 強力な切削屑除去能力（重力補助式）
- 繰り返しクランプする手間を減らし、一貫性を向上させます。
制限事項：
- 設備コストの上昇
- プログラミングと治具設計はより複雑です
主な相違点の概要（工学的意思決定の観点から）
| 寸法 | 立形フライス盤 | 横型フライス盤 |
| 構造的複雑性 | 低い | 高い |
| 処理の柔軟性 | 高い | 真ん中 |
| バッチ効率 | 真ん中 | 高い |
| 適合部品 | 単純／中程度の複雑さ | 多面体／箱型構造 |
| 料金 | より低い | より高い |
ガントリーCNCフライス加工
ガントリー式フライス盤は、大型加工装置であり、基本的に大型で高剛性の材料の加工ニーズに対応するために設計されています。
特徴：
- 二重柱＋梁構造（「ドア」に類似）
- 作業台は大型のワークピースを支えることができます。
- 極めて高い剛性を持ち、重切削に適しています。
適用可能なシナリオ：
- 大型アルミニウム部品および鋼製構造部品
- 航空宇宙構造部品
- 産業機器のベースと金型
利点：
- 幅広い処理範囲（メートル単位、あるいはそれ以上の精度まで）
- 高精度と安定性（特に大型部品向け）
制限事項：
- 高コスト（機器代＋処理手数料）
- 小型部品には不向き（効率が低い）

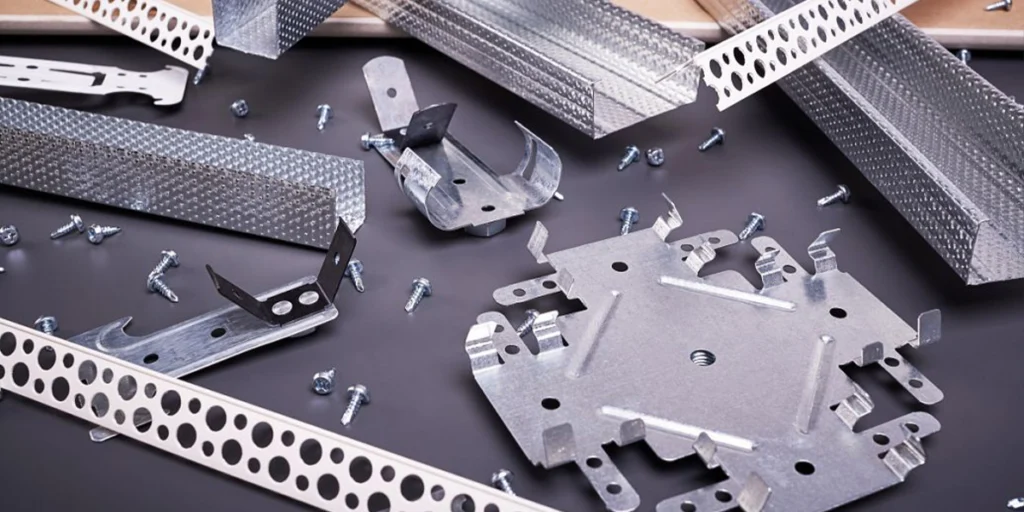

CNCフライス盤には軸がいくつありますか？
軸の数は工作機械の自由度を決定します。これは基本的に、切削工具や工作物が加工に関与できる方向の数を意味します。軸の数が多いほど、より複雑な形状を実現できますが、同時に、プログラミングの難易度、設備コスト、加工戦略も増加します。
実際の生産現場では、3軸、4軸、5軸が主流の構成となっている。選択の基準は「軸数が多いほど良い」というものではなく、部品の構造や生産ロットのサイズに合わせて選ぶことである。
3軸CNCフライス加工
3軸構成は最も基本的で広く使用されている構成であり、X、Y、Zの3つの直線方向への移動を意味します。
典型的な能力：
- 平面、輪郭、および空洞の機械加工
- 単純な曲面（レイヤー化されたツールパスによって実現）
- 標準穴加工および溝加工
その利点は、安定性、低コスト、そして迅速な納期にあります。ほとんどの機械構造部品においては、3軸で十分です。
しかし、その限界も非常に明確である。
- 加工対象物には「一方向」からしかアプローチできない。
- 複雑な側面形状や反転構造には、複数回のクランプ作業が必要となる。
- クランプ操作の回数が多い場合、誤差の蓄積は避けられなくなる。
適用性判断（工学的観点）：
- 部品は主に一方向に配置されている。
- 中程度の公差要件（例：±0.02～0.05mm）
- 予算に敏感な人
4軸CNCフライス加工
3軸システムに回転軸（通常はA軸）を追加することで、ワークピースを特定の方向に回転させることができます。これは「複雑さが増す」のではなく、より効率的な多面加工能力につながります。
一般的な用途：
- 円筒形部品の側面加工
- ギアとカムの構造
- 機械加工のために均等分割が必要な部品
3軸と比較した場合、その核心的価値は次のとおりです。
- 手動再クランプを減らす
- 多面的な処理の一貫性を向上させる
- 大量生産の効率を向上させる
ただし、以下の点にご注意ください。
- これはまだ「真の多角度自由加工」とは言えません（5軸加工とは異なります）。
- 極めて複雑な表面を扱う能力が限られている
適用される判決:
- これらの部品は回転対称性を持っている。
- 複数の面を処理する必要がある
- 目標は、効率性とコストのバランスを取ることである。
5軸CNCフライス加工
5軸システムは、3つの直線軸に2つの回転軸を追加することで、工具やワークピースの多角度移動を可能にする。
簡単に言うと、その中核となる能力は、部品を「あらゆる角度」からアプローチできる能力である。
これにより、いくつかの重要な変化が生じます。
1) 複数のクランプ作業を減らす、あるいはなくす
- 複雑な部品を一度のセットアップで完成させる
- 累積誤差を大幅に削減します
2) 複雑な曲面の加工
- 自由曲面（航空宇宙、医療、ロボット工学などでよく見られる）
- 深い空洞、傾斜面、複雑な輪郭
3) 表面品質を向上させる
- 工具角度は最適化できる
- 工具痕と後処理コストを削減
しかし現実はこうだ。
- コスト増（設備費＋プログラミング費＋プロセス費用）
- より高度な技術力が求められる（機械関連の問題に限らない）
適用される判決:
- 非常に複雑な部品（多面体＋曲面）
- 高精度が求められる（特にシングルクランプ制御）
- 高付加価値産業（航空宇宙、医療、ロボット工学）
多くのお客様から「この部品は必ずしも5軸加工が必要ですか？」というご質問を直接いただきます。答えは「必ずしも必要ではありません」です。実際の生産現場では、経験豊富なエンジニアリングチームがしばしば次のような対応をとります。
- 5軸加工を3軸/4軸複合加工に置き換える（コスト削減のため）
- あるいは、重要な部分のみに5軸加工を使用する（ハイブリッド加工戦略）。
これもまた、サプライヤーの能力における重要な違いの一つである。

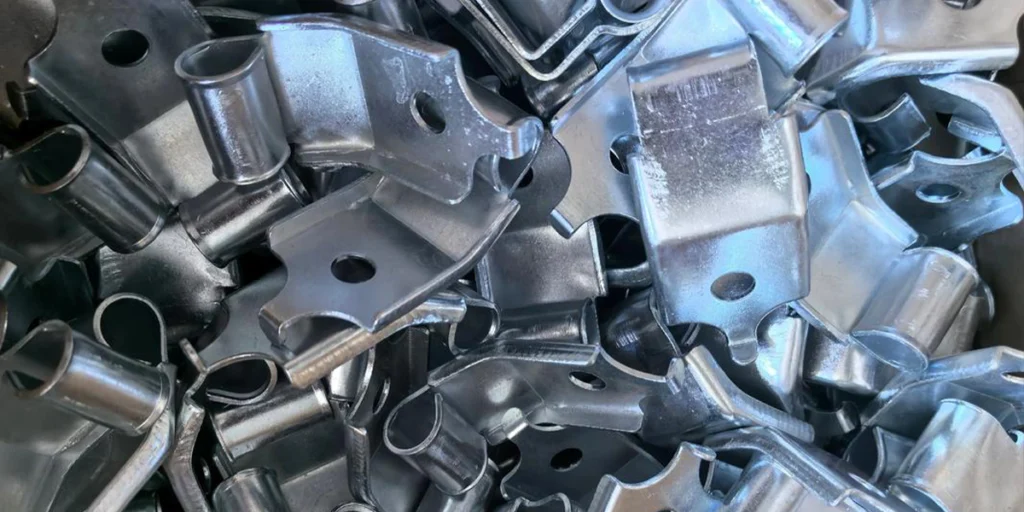

5軸CNCフライス盤とは何ですか？
3軸加工が「加工可能かどうか」という問いに答えるものだとすれば、4軸加工が「より効率的に加工できるか」という問いに答えるものだとすれば、5軸加工は、複雑な構造における精度と効率のバランスという、全く異なるレベルの問題に取り組むものと言えるでしょう。
5軸CNCフライス盤は単に「軸が2つ増える」というだけではありません。加工ロジックそのものを変革するのです。つまり、「複数のクランプ操作を経て部品を完成させる」という従来のやり方から、可能な限り1回のクランプ操作ですべての主要形状を完成させるというやり方へと変わります。これは、精度制御、表面品質、そして全体的な納期安定性に直接的な影響を与えます。
5軸動作モード
5軸工作機械は、3つの直線軸（X、Y、Z）に加えて、2つの回転軸（一般的にはA軸とC軸）を備えています。これにより、工具や工作物は、単一方向への移動に限定されることなく、空間内で調整することが可能になります。
実際の処理方法に関しては、主に2つの典型的なモデルがあります。
1) 5軸（3軸＋2軸）の位置決め
- まず一定の角度に回転させ、その後3軸加工を行います。
- 要するに、「多角度3軸加工」のことです。
特徴：
- プログラミングは比較的簡単だ。
- 高い安定性
- 5軸リンクよりも低コスト
複数の面を加工するが、単純な曲面を持つ部品に適しています。
2) 同時5軸
- 加工工程中は、5つの軸が同時に動きます。
- ツールパスは、絶えず変化する空間曲線である。
特徴：
- 複雑な自由曲面の加工を可能にする
- 切削工具は常に最適な切削角度を維持します。
- 表面品質が大幅に向上しました
そのコストも明らかだ。
- プログラミングの複雑性が高い
- 工作機械とエンジニアの両方に、極めて高い水準が求められる。
- 処理コストの上昇
5軸加工の価値は、「より複雑な部品を加工できる能力」だけではなく、複雑な部品における誤差要因の低減にもある。
複雑な部品にも適用可能
すべての部品に5軸加工が必要なわけではありませんが、基本的に「デフォルトで5軸加工が推奨される」構造物がいくつかあります。
1) 複雑な曲面部品
- 航空宇宙構造部品
- 医療用インプラント
- 工業デザインの外装部品
これらの部品の特徴は以下のとおりです。
- 連続的な表面変化
- 高い表面品質が求められる
- 従来の階層型処理は非効率的である。
2) 多面的な高精度部品
- ロボット関節部品
- 精密機械部品
必要とする：
- 複数の面の間には、厳密な位置関係が存在する。
- 複数回のクランプ操作を行うと、誤差が蓄積されやすくなります。
3) 深い空洞やアクセスしにくい場所
- 金型キャビティ
- 傾斜穴／複雑な内部構造
5軸は、工具角度を調整することで制御できます。
- 干渉を避ける
- より短い切削工具を使用する（剛性を高めるため）
- 処理安定性を向上させる
4) 高付加価値、少量生産部品
これらのシナリオでは、ロジックが変わります。
- 処理コストだけが要因ではない。
- 安定性、収量、納期がより重要です。
ここでの5軸の値は次のとおりです。
- 手戻りを減らす
- 初回通過歩留まりを向上させる
- 配送サイクル全体を短縮する

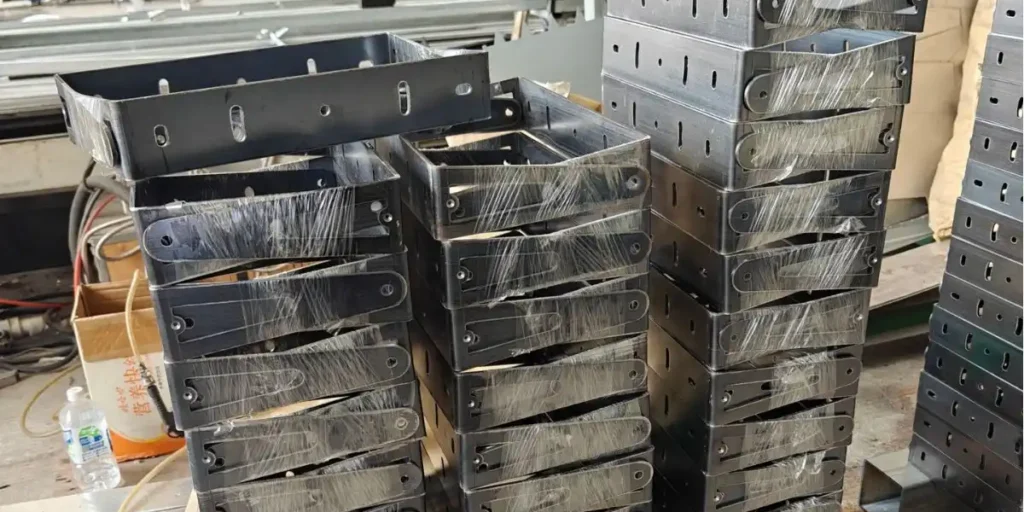

適切なフライス盤の選び方
工作機械の選定は、基本的に幾何学的複雑さ、精度要件、コスト／納期という3つの要素を考慮する必要がある。「最も高度なものが常に優れている」という結論はなく、「現在の制約条件下での最適なソリューション」を選択するしかない。
エンジニアリングの実務においてよくある間違いは、「5軸システムを導入すべきか？」というように問題を単純化してしまうことです。より効果的なアプローチは、まず部品を分解し、次にプロセス経路と機器の組み合わせを決定することです。
部品の複雑さに基づいて
設備ではなく、まず構造を見てください。
1) 片面または浅い空洞構造
- 特徴は主に一方向に分布している。
- 典型的な例としては、ブラケット、プレート、単純なシェルなどが挙げられる。
→ 3軸垂直型セットアップは通常十分であり、低コスト、短いリードタイム、高い安定性といった利点があります。適切なクランプ設計を行えば、ほとんどの要求を満たす精度が得られます。
2) 多面的な特徴を持つが、曲面は複雑ではない。
- 複数の面を処理する必要がある
- 穴や溝が様々な方向に分布している。
→ 4軸または3+2（位置決め5軸）を優先することで、反転や再クランプを大幅に削減し、一貫性を向上させ、直接リンク5軸を使用することによって発生するコスト増加を回避できます。
3) 複雑な曲面／傾斜した形状／深い空洞構造
- 自由曲面の連続的な変化
- 干渉が発生する恐れがある、または切削工具へのアクセスが困難な場合がある。
→ 5軸リンケージの方が適しています。ここでの利点は「加工能力」だけではなく、以下の点にもあります。
- クランプ誤差を低減する
- 表面品質を向上させる
・剛性と安定性を向上させるために、より短い切削工具を使用する
4) 大型構造部品
- サイズはメートル以上になる
- 剛性と変形制御が鍵となる
→ ガントリーフライス盤を使用する必要があります。そうでない場合、加工は可能であっても、全体的な精度と一貫性を保証することは困難です。
解決策を素早く絞り込むのに役立つチェック方法をご紹介します。
重要な形状を完成させるために部品を頻繁に反転させる必要がある場合は、軸数を増やすか、工作機械の種類を変更することを検討してください。
バッチサイズとコストに基づいて
複雑さは最初のステップに過ぎず、真に選択に影響を与えるのは生産戦略である。
1) 小ロット生産／サンプリング段階
目標は通常次のとおりです。
- 設計を迅速に検証する
- 初期費用を抑える
一般的な戦略：
- 主に3軸または3+2軸
- 適切なクランプを行うことで、ほとんどの問題を解決できます。
たとえその部品を5軸加工で製造できたとしても、それが最適な解決策とは限らない。
2) 中量生産
焦点は「実現可能か？」から「どうすればより安定かつ効率的にできるか？」へと移った。戦略も変わるだろう。
- 4軸加工機または横型加工機を導入する
- 手作業を減らすために治具を最適化する
ここで重要なのは、装置そのものではなく、プロセスの安定性である。
3) 高精度・高付加価値部品
こうしたタイプのプロジェクトでは、コスト構造が再定義されます。
- スクラップコスト > 加工コスト
- 手直し時間 > 単一処理時間
したがって、私は以下を好みます。
- 単一の5軸セットアップを使用して主要な機能を完成させる
- 一貫性と収益性を最優先する。
4) 大量生産
重要なポイントは単位コストです。
- 横型マシニングセンタ＋自動治具
- 複数ステーション連続処理
時には、より高い生産効率を得るために、ある程度の柔軟性を犠牲にすることもある。

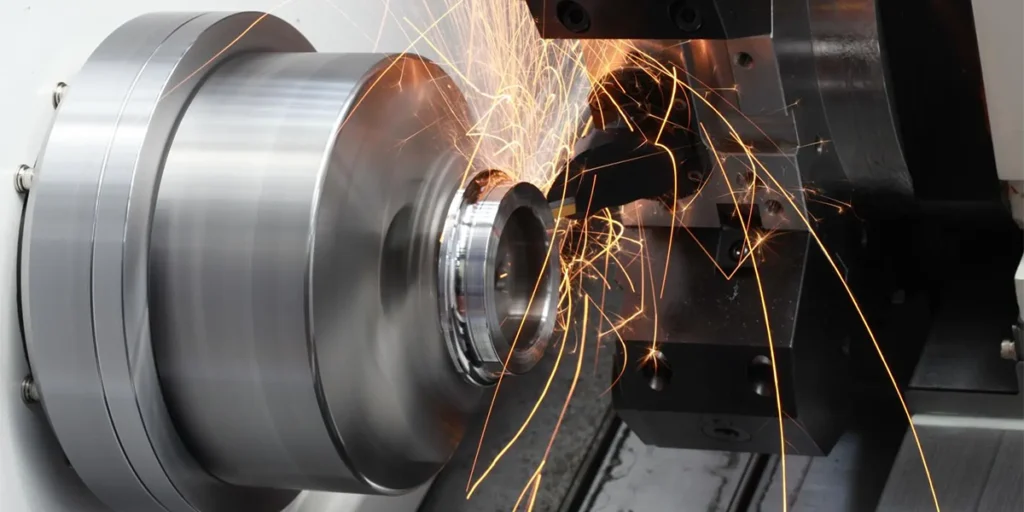

当社のCNCフライス加工能力
適切な工作機械の種類を選ぶことは、最初のステップに過ぎません。真に成果を左右するのは、正しいプロセスを一貫して実行できる能力です。これは通常、単に5軸かどうかではなく、装置の規模、軸の種類、そしてエンジニアリングと品質管理の連携といった点に反映されます。
実際のプロジェクトにおいて、私たちが重視するのはただ一つ、最も高価な機器を使うことではなく、適切な機器の組み合わせを使うことです。
300台以上のデバイス
私たちは、単一のモデルに依存するのではなく、複数の種類のデバイスが連携するアプローチを採用しています。
- 3軸／3+2軸：一般的な構造部品およびコスト重視のプロジェクト向け
- 4軸加工：多面加工やバッチ生産の効率向上に使用されます。
- 横型マシニングセンタ：箱型の物体や、複数の表面にわたって高い均一性が求められる物体の加工に使用されます。
- 大型機器（ガントリークレーンを含む）：大型構造部品の運搬に使用
300台以上の機器を保有することの意義は、「量」そのものにあるのではなく、以下の点にある。
- 生産能力の柔軟性：サンプル生産と大量注文の両方を同時に処理できます。
- 安定した納期：待ち行列によるボトルネック（小規模工場でよく見られる問題）を回避します。
- 工程のマッチング：同一部品を異なる設備間で柔軟に割り当てることができます。
これは2つの結果に直接影響を与えます。1つ目は、配送サイクルがより管理しやすくなること、2つ目は、設備上の制約による「最適とは言えないプロセスを強制的に選択する」ことがなくなることです。
5軸加工機能
当社は単なる「装置」ではなく、完全な5軸加工能力システムを構築しました。
対象地域は以下のとおりです。
- 5軸（3+2）の位置決め → コストと効率のバランス
- 5軸リンク機構 → 複雑な曲面と高精度部品
- さまざまな幾何学的要件に対応するための複数の構造タイプ（スイングヘッド／回転テーブル）
さらに重要なのは、アプリケーション戦略です。
- 主要な特徴点のみに5軸を使用する（コスト削減のため）
- 複雑な部品も一度のセットアップで組み立てられるため、エラーが削減される。
- 3軸／4軸加工と組み合わせることで、全体的な効率を最適化できます。
精度と品質管理
設備はあくまで基礎であり、安定した生産量はプロセス制御にかかっている。
- 標準加工精度：±0.02 mm
- 多段階検査（初回品検査＋工程内検査＋出荷検査）
- 検査報告書および品質関連文書を提供できます。
多面的な高精度部品の場合、重要な制御ポイントは以下のとおりです。
- クランプ操作の回数
- ベンチマークの一貫性
- 累積誤差
これらは通常、単一デバイスのパラメータよりも重要である。
CADファイルをアップロードしていただければ、24時間以内にお見積もりをお送りいたします。当社のエンジニアが、お客様の設計、公差、生産量に基づいて最適な加工方法をご提案いたします。
