CNCフライス加工とレーザー切断の違いは何ですか？
これら2つのプロセスはしばしば比較されるが、製造ロジックは全く異なる。
- CNCフライス加工：材料の機械的除去（切削）
- レーザー切断：熱エネルギーを用いて材料を溶融・蒸発させる加工（熱処理）
部品の選択を誤ると、コストの問題だけでなく、部品が機能要件を満たせなくなるという事態にも直接つながる可能性があります。
処理原理
CNCフライス加工
切削工具を加工対象物に対して回転させることで、材料は層ごとに削り取られていく。
- 「切削加工」に分類される。
- 複雑な三次元構造を実現できる
- 多面加工および多角度加工（特に5軸加工）に対応しています。
特徴：
- 切削力が発生する（つまり、切削力が生じる）。
- 治具と剛性に対する高い要求
- 高い制御性を持ち、精密部品に適している。
レーザー切断
高エネルギーレーザービームを用いて材料を局所的に加熱することで、以下のことが可能になります。
- 溶融
- 燃焼
- または直接気化させる
次に、溶融した材料を補助ガスで吹き飛ばして切断面を形成する。
特徴：
- 非接触加工（機械的ストレスなし）
- 主に二次元または薄板の切断に使用されます。
- 高速切削が可能で、特に輪郭加工に適しています。
材料の適用性
どちらのプロセスも金属と一部の非金属を処理できるが、用途は異なる。
CNCフライス加工に適した材料
特に構造部品や機能部品において、より幅広い用途があります。
利点は以下のとおりです。
- 厚い材料を加工できます
- 複雑な幾何学的構造を実現できる
- 精密な寸法制御を可能にする
レーザー切断に適した材料
シート状材料の加工により適している：
- 炭素鋼板
- ステンレス鋼板
- アルミ板（出力制限あり）
- アクリル／木材（非金属）
制限事項は以下のとおりです。
- 厚みには制限がある（特に金属の場合）。
- 銅やアルミニウムなどの反射率の高い材料を加工するのはより困難である。
- 三次元構造の処理には適していません

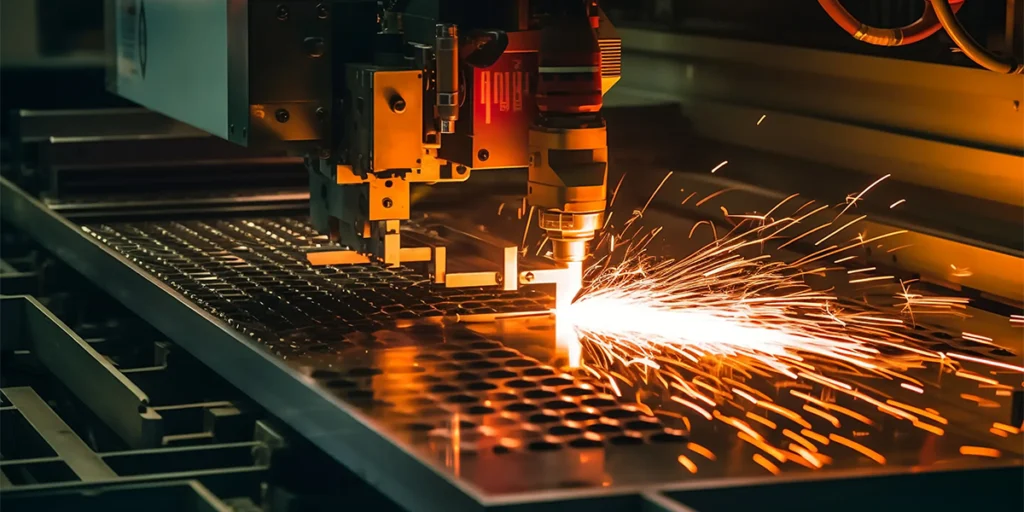

精度と表面品質の比較
実際の調達決定において、「それが可能かどうか」は最初のステップに過ぎません。より重要な質問は通常次のとおりです。
- 寸法は常に基準を満たしているか？
- 表面は組み立て要件または外観要件を満たしていますか？
- 修正のために追加の手続きが必要ですか？
これら2つの側面におけるCNCフライス加工とレーザー切断の違いは、どちらを選択するかを決定する上で重要な要素の一つである。
許容能力
どちらの方法も「正確に見える」結果を達成できるが、その精度の安定性と上限は全く異なる。
CNCフライス加工の公差能力
CNCフライス加工の精度は、機械制御システムによって実現されます。
- サーボシステム制御位置
- ツールパスは正確に繰り返すことができます
- 複数回の修正と処理を受けることができます
成熟したプロセスでは、以下のような一般的な機能があります。
- 標準公差：±0.02 mm
- 主要な局所寸法：さらに締め付けることができる
さらに重要なのは、その精度が制御可能で再現性があるため、以下のような用途に適している点です。
- 組み立て部品
- 嵌合部品（シャフト穴の嵌合など）
- 機能的な構造部品
レーザー切断の公差能力
レーザー切断の精度は、以下の要因によって影響を受けます。
- 熱影響部
- 材料の厚さ
- レーザーの出力と速度
よくある状況：
- 薄板は高い精度を持つ。
- 厚板の精度は著しく低下する
- 縁の部分にわずかな溶けや先細りが見られる場合があります。
一般的な用途では：
- 制御可能な外形寸法
- しかし、高精度な組み立てが求められる用途には適していません。
後処理要件
精度以外にも、見落とされがちな重要な点として、部品加工後に追加の加工が必要かどうかという点があります。これは総コストと納期に直接影響します。
CNCフライス加工後の状態
CNCフライス加工が完了すると、部品は通常、最終状態にほぼ達します。
- 表面粗さは制御可能です
- 寸法は設計要件を満たしています。
- 軽微なバリ取りや簡単な加工のみが必要です。
要求水準の高い部品については、以下のサイトに直接アクセスすることもできます。
- 研磨
- 陽極酸化処理
- 電気めっきなどの表面処理
全体的なプロセスは制御可能で予測可能である。
レーザー切断後の状態
レーザー切断後の切断面は通常、以下のようになります。
- スラグ
- マイクロバー
- 熱による変色または硬化
したがって、一般的な後処理方法には以下のようなものがある。
- 研磨
- バリ取り
- 二次加工（穴あけやねじ切りなど）
つまり、レーザー切断は多くの場合、最終的な製造工程ではなく、単なる「最初の工程」に過ぎないということだ。

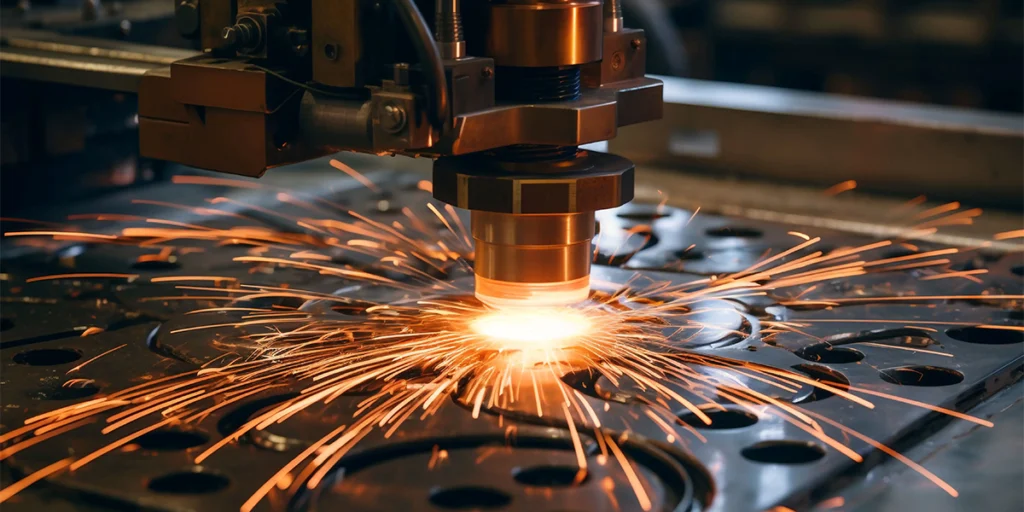

コスト効率と生産効率
レーザー切断は安価で速いと考える人が多い。しかし、この結論は「特定の条件下」でのみ当てはまり、実際のプロジェクトに取り掛かると状況ははるかに複雑になる。
重要なのは単一の工程ではなく、製造チェーン全体の総コストと時間である。
試作と量産
これら2つの生産シナリオは、プロセス選定に非常に大きな影響を与える。
プロトタイプ段階
小ロット生産、あるいは一点生産の場合、意思決定の論理は通常次のようになる。
- 設計を迅速に検証できますか？
- 初期投資額を減らすべきでしょうか？
- 配送サイクルを短縮すべきでしょうか？
こうした状況において、レーザー切断の利点は以下のとおりです。
- 複雑なプログラミングは不要です。
- 準備時間が短い
- シンプルな輪郭を素早く切り抜くのに適しています。
- 低コスト（特に2D部品の場合）
ただし、これは部品自体が単純な構造を持ち、板金の外形のみに関わるという前提に基づいています。
部品が以下の特性を持つ場合：
- 高い穴位置精度が求められる。
- 階段や空洞がある
- 組立検証が必要です。
CNCフライス加工はより直接的です。
- 最終構造を1ステップで完成させる
- その後の二次処理を避ける
- より実際の使用状況に近い
大量生産（生産）
バッチ生産段階が始まると、意思決定のロジックは完全に変化する。
焦点は次のようになる。
- 単価
- 安定性
- 一貫性
大量生産におけるレーザー切断の利点：
- 薄板金属部品に対して極めて高い効率を発揮します。
- 単位コストが低い
- 高度な自動化
適用対象:
- 板金構造部品
- シェル型部品
- 外形部品の大量生産
バッチ生産におけるCNCフライス加工の利点：
- 複雑な構造物も一度に完成させることができる。
- 安定した精度と高い再現性
- プロセス数の削減（複数のプロセスを組み合わせる必要がない）
特に以下のような状況で有利です。
- 多面加工部品
- 高精度嵌合部品
- 機能キーコンポーネント

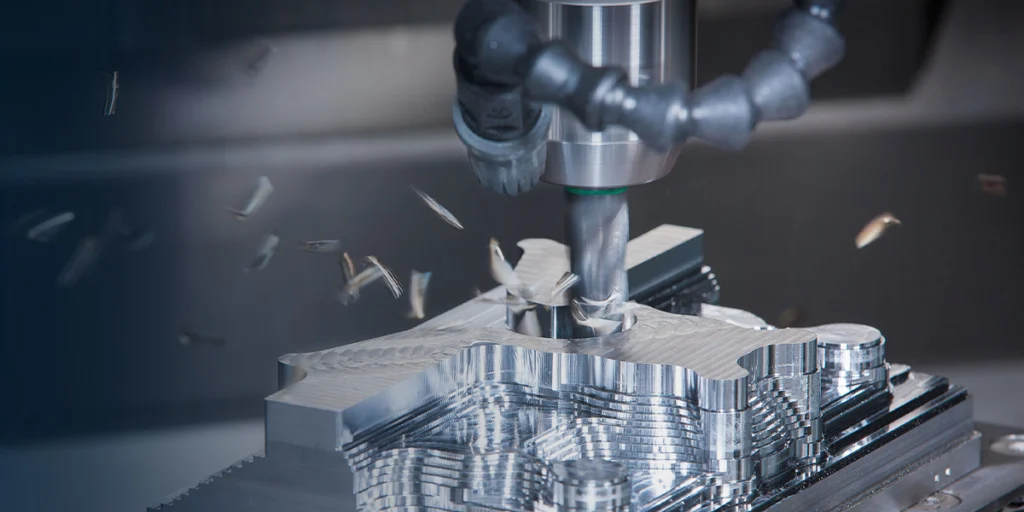

実際の応用シナリオの比較
原理やパラメータだけに着目すると、理論的には正しくても実際には誤った選択をしてしまう可能性があります。より効果的なアプローチは、実際の適用シナリオから直接始めることです。異なるプロセスは相互に排他的なものではなく、それぞれに明確に定義された適用範囲があります。
1. CNCフライス加工に適した典型的なシナリオ
部品に「機能的な特性」がある場合、CNCフライス加工はほぼ常にデフォルトの選択肢となる。
共通の特徴は以下のとおりです。
- 三次元構造（段差、空洞、曲面）
- 多面的な処理要件
- （嵌合部品に対する）厳密な公差
- 後続の組み立てまたは耐荷重機能が必要
代表的な用途：
- 機械構造部品（ブラケット、コネクタ、ベース）
- ロボット部品（関節ハウジング、取り付けプレート）
- 医療機器部品（高精度部品）
- 航空宇宙部品（軽量複雑構造物）
これらの部品は、幾何学的複雑さ、精度への感度、機能指向性といった共通の特徴を持っている。
このような状況では、レーザー切断は代替手段とはなり得ず、補助的な材料切断方法としてのみ使用できる。
2. レーザー切断に適した典型的なシナリオ
レーザー切断は、「形状が最優先される」部品に適しています。
共通の特徴：
- 主に二次元的な輪郭に基づいている
- 薄い
- 複雑な三次元構造は含まれない
- 精度に関する要件は比較的緩い
代表的な用途：
- 板金製ケーシング
- パネル／装飾部品
- サポートプレート、取付プレート
- 看板、構造パネル
これらのアプリケーションの主要な要件は次のとおりです。
- ラピッドプロトタイピング
- コスト管理
- バッチの一貫性
3. 2つのプロセスを組み合わせて使用するシナリオ
多くの実際のプロジェクトでは、どちらか一方を選ぶのではなく、両方を組み合わせて使うのが一般的です。
例えば：
- まず、レーザー切断を用いてシート材の輪郭を仕上げます。
- 次に、CNC加工による仕上げ加工（穴あけ、キー面加工）を行います。
この組み合わせは、次のような状況でより一般的です。
- 中程度の複雑さの構造
- コスト重視だが、一定レベルの精度も必要となる
- 大量生産
4. 実践的な判断方法
プロジェクトの初期段階では、以下の質問を用いることで、以下の点を迅速に判断できます。
- この部品は組み立てに関与しますか？
- 許容誤差に関する要件はありますか？
- それは複数の側面を持っているのか、それとも内部構造を持っているのか？
答えがほぼ「はい」であれば、CNCフライス加工を優先すべきである。
答えがほとんど「いいえ」で、部品が板金の輪郭である場合、レーザー切断の方が通常は効率的です。

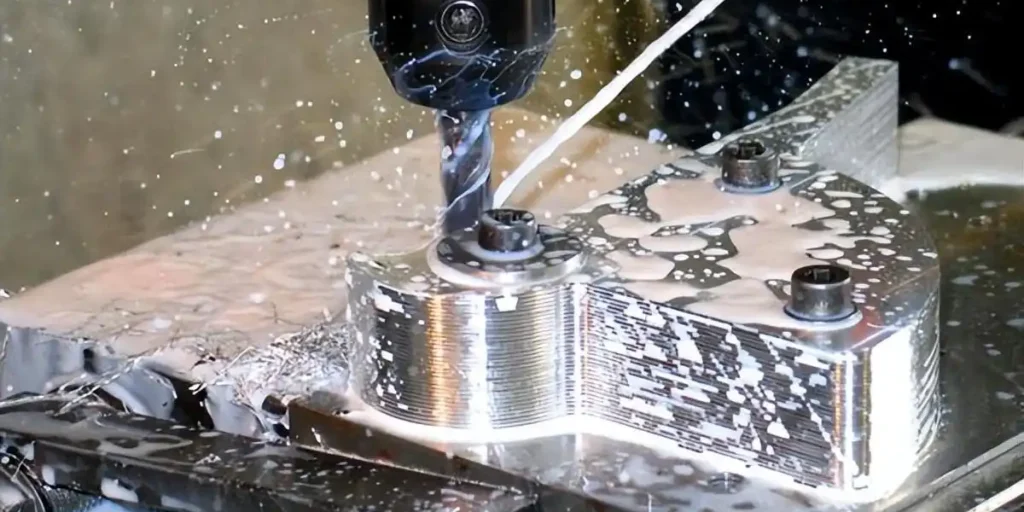

適切なサプライヤーの選び方
適切なプロセスを選択することは、問題の半分しか解決しません。真に結果を左右するのは、サプライヤーがソリューションを確実に実行できる能力です。
以下の3つの側面から直接判断できます。
1. マルチプロセス機能を備えていますか？
サプライヤーが単一のプロセスしか実行できない場合、そのソリューションはしばしば「限定的」なものとなる。
実際のプロジェクトにおける当社のアプローチは以下のとおりです。
- CNCフライス加工（3軸／5軸）とCNC旋削加工の両方を提供しています。
- 固定された経路ではなく、部品構造に基づいて最適なプロセスを選択する。
- 複雑なプロジェクトにおいては、プロセスの削減と総コストの低減を優先すべきである。
これはつまり：
- 複数のサプライヤー間で何度も調整する必要はありません
- 生産工程の短縮、納期管理の容易化
2. 当該企業には技術サポート体制が整っていますか？
処理そのものは難しい部分ではない。難しいのは初期評価にある。
当社のプロセスは以下のとおりです。
- 見積もりを提示する前に、DFM（製造性評価）分析を実施してください。
- 設計段階で潜在的なリスク（過度に厳しい公差や製造が困難な構造など）を積極的に特定する。
- 問題点を指摘するだけでなく、実行可能な最適化案を提示してください。
多くのプロジェクトにおいて、このステップでは以下のことが可能です。
- 不要な処理コストを削減する
- 後々の修正を繰り返さないように
- 品質リスクを防止する
3．安定した生産能力と品質システムを備えているか？
単一の製品を生産できるからといって、大量生産が安定的に行えるとは限らない。
当社の実際の容量構成：
- 300台以上のCNC工作機械（量産をサポート）
- 精密制御能力：±0.02 mm
- 50種類以上の金属とエンジニアリングプラスチックを網羅
- 工程検査および最終検査手順を完了する
重要なのは単に「必要な精度を達成すること」ではなく、量産において必要な精度を一貫して安定的に達成することである。
